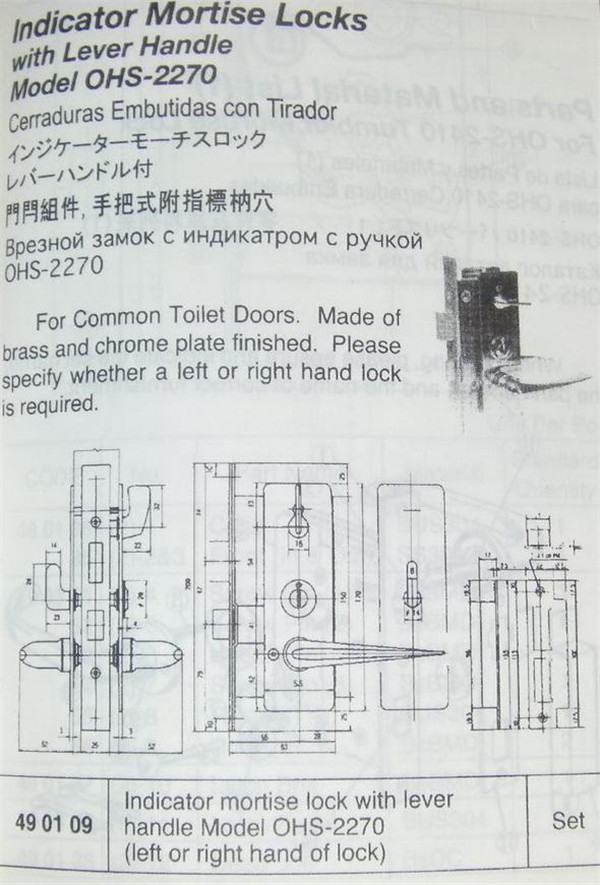

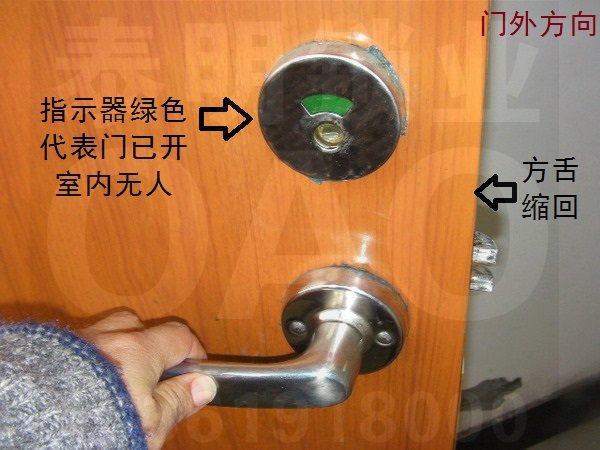

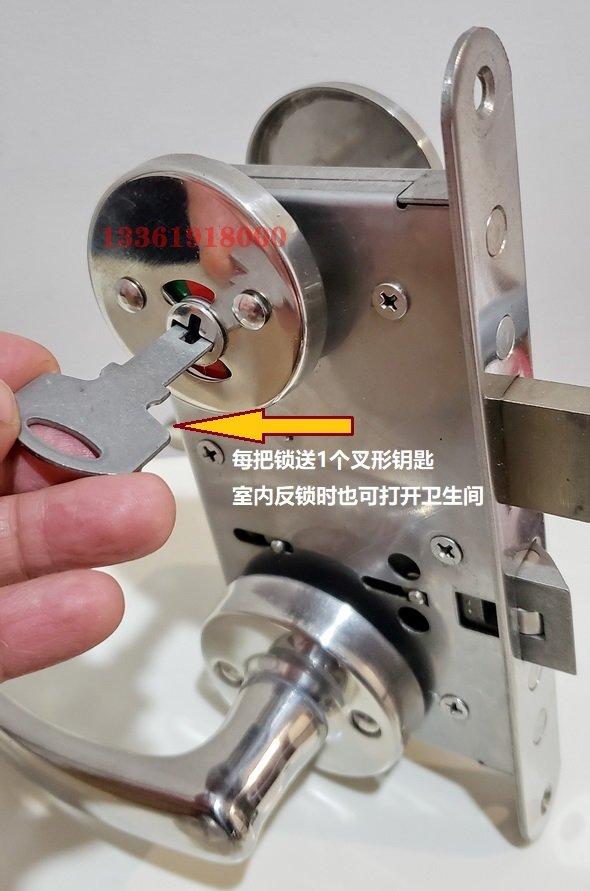

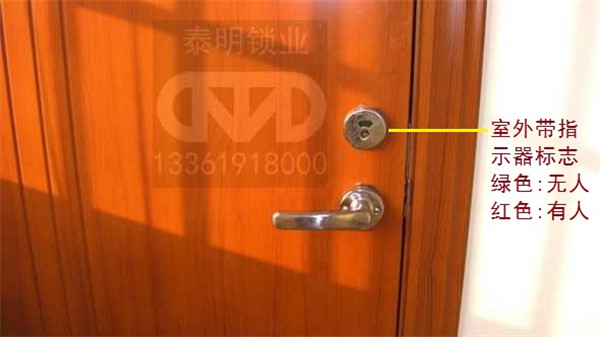

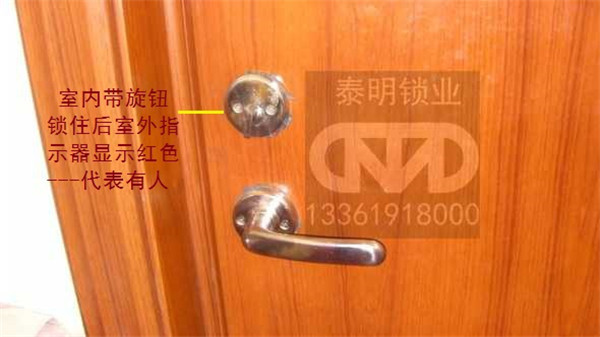

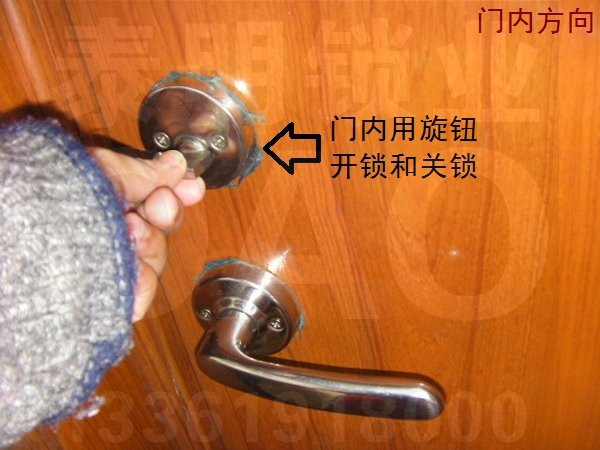

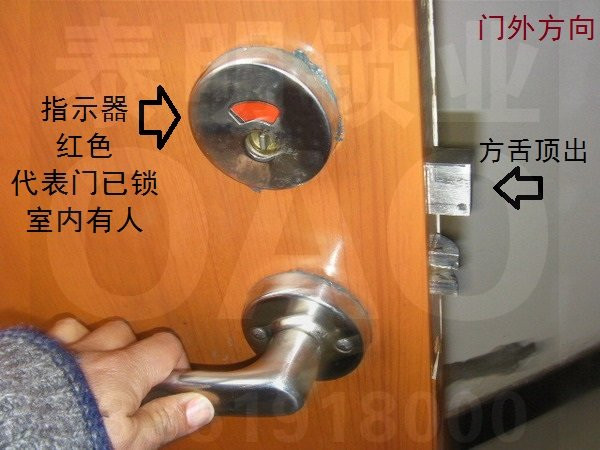

本锁型号为C4 OHS-2270船用锁,IMPA船用物料手册490109.可替代进口Ohshima原装锁。本锁用于船上卫生间，盥洗室防火门。通过船用防火测试.锁体及全部配件均为304不锈钢，钥匙全铜。锁体总长度为190mm和200MM二种,采用双锁舌，一斜舌，一方舌，斜舌起防风作用，方舌起锁止启闭作用。室外带双色指示器，红色即为有人，绿色即为为无人。室内带旋钮，若在室内将旋钮转90度，室外呈红色显示时，卫生间即被锁止，执手不能开启，但室外可使用随带钥匙插入指示器开启整套锁。该锁适合厚度为30-50MM的卫生间盥洗室防火门，具有安装简单使用方便的特点,适合各类船用,游艇卫生间,盥洗室防火门使用.

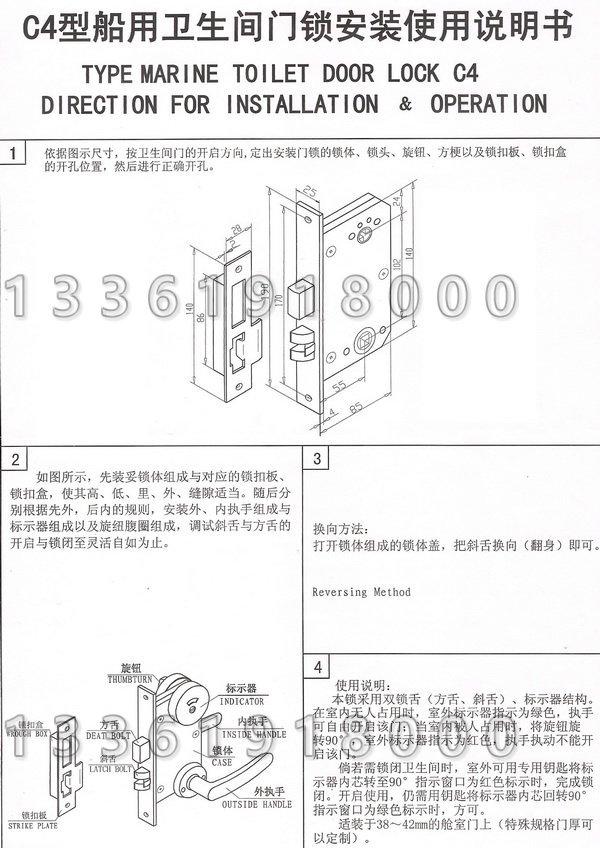

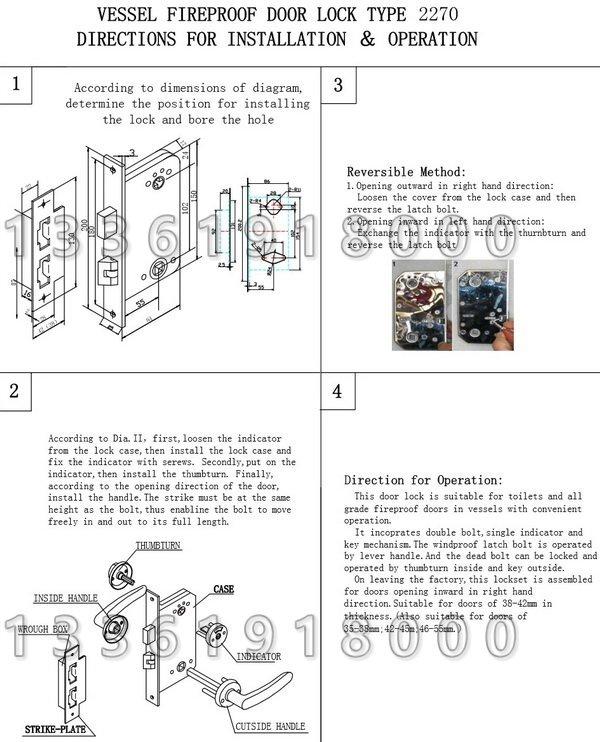

190长说明书

200长说明书

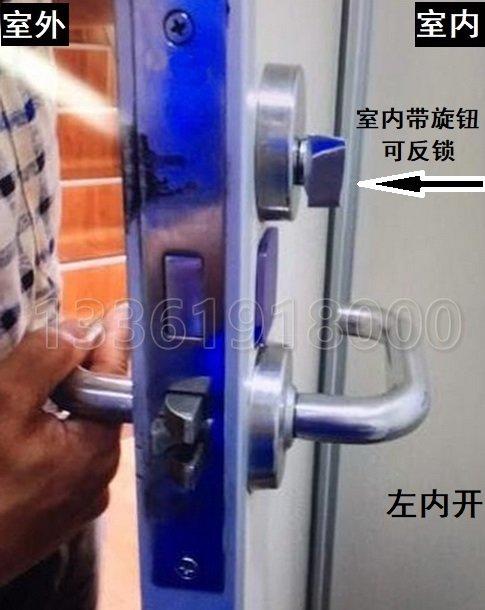

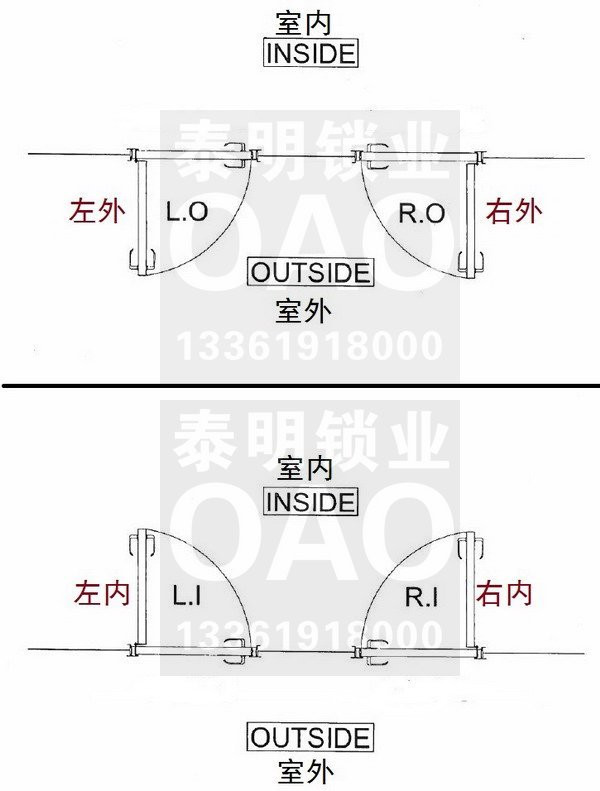

船用锁开门方向判别示意图

船用锁方向的判别方法

一、内开和外开的判别：
你站门外对着门看（有锁头可插钥匙的为门外） 门向房间内开 =内开! 门向房间外开=外开!

二、左开和右开的判别:
你站门外对着门看（有锁头可插钥匙的为门外） 门的合页在左 =左开! 门的合页在右 就是右开!

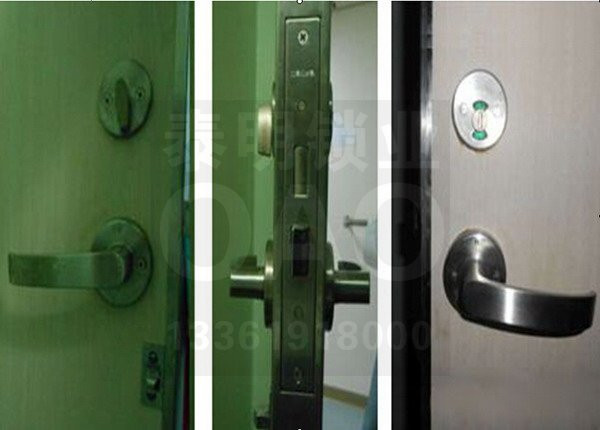

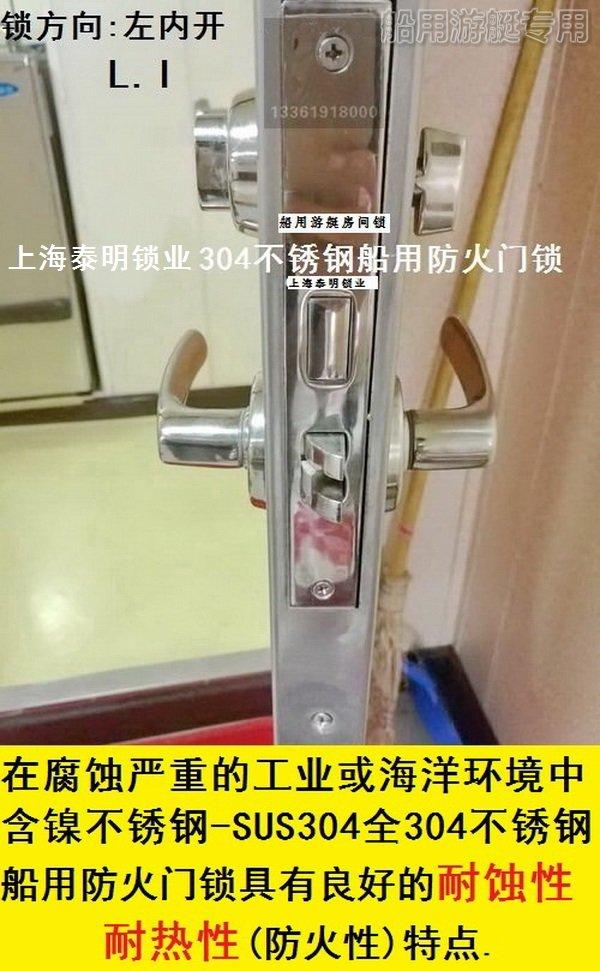

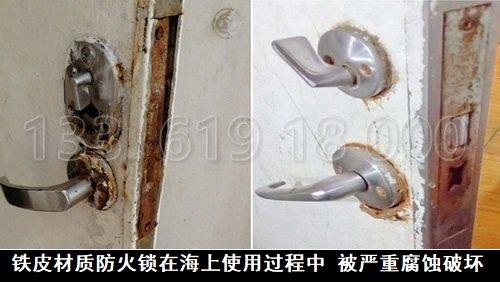

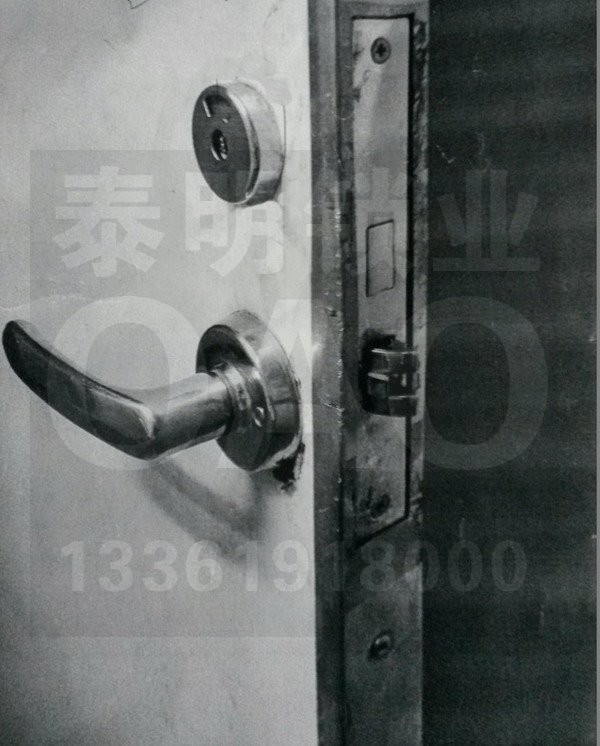

产品安装示意图(旧锁作为参照)

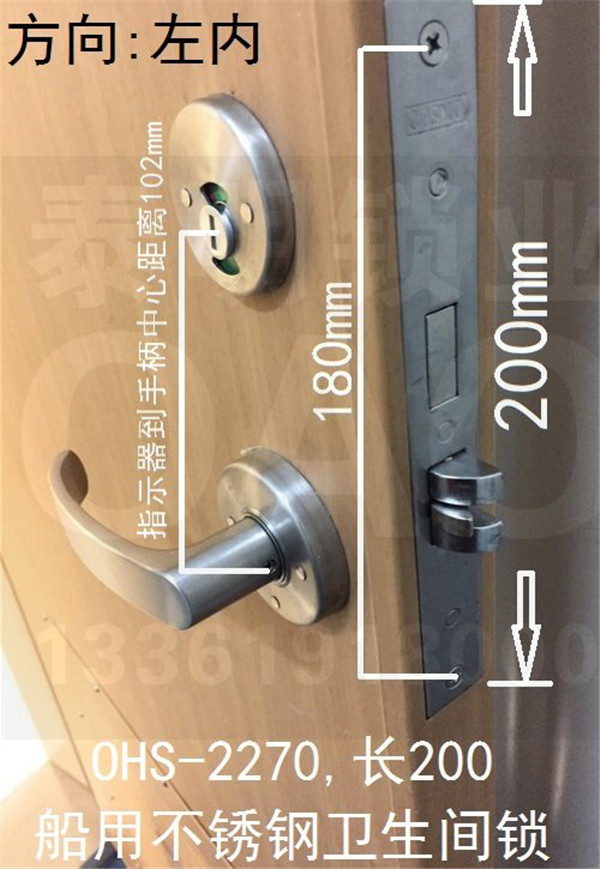

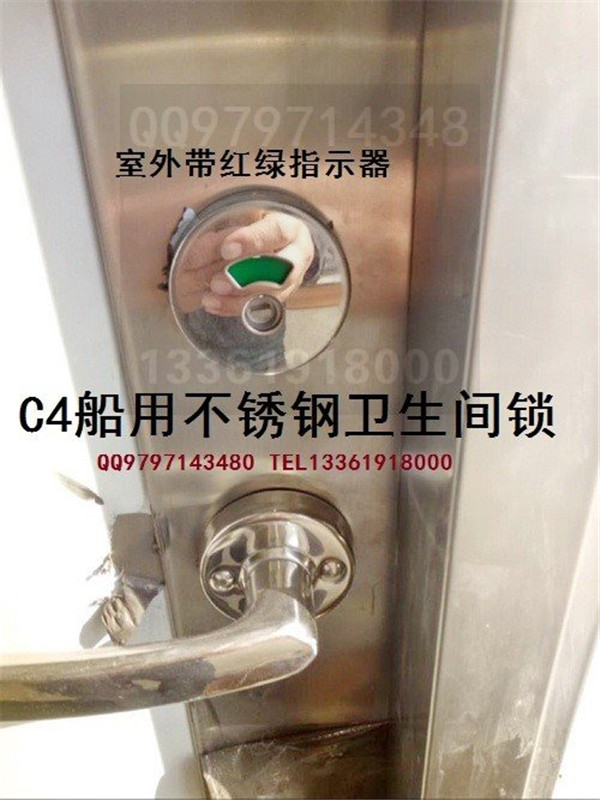

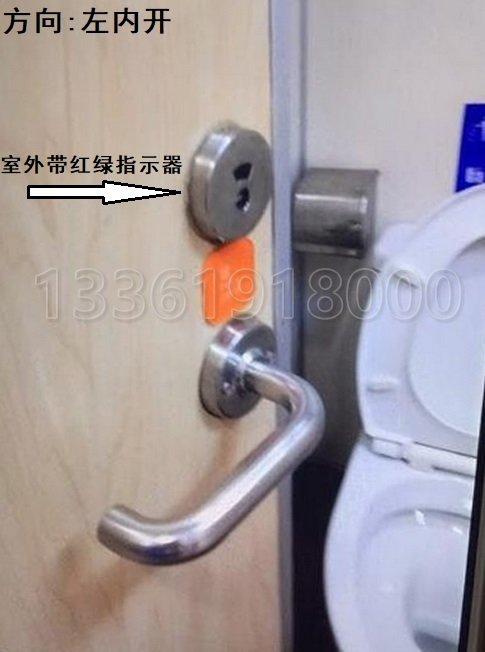

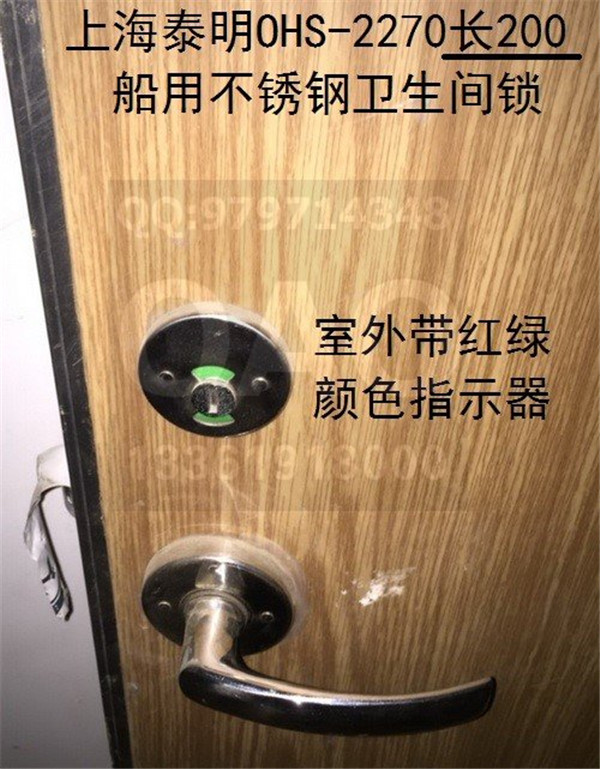

总长200mm卫生间锁安装后示意图

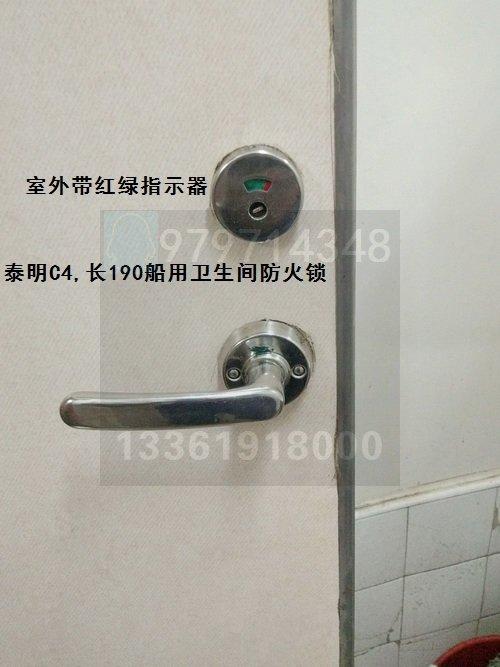

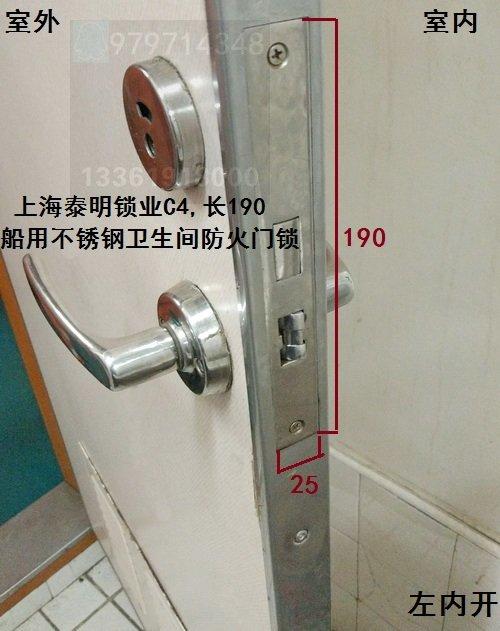

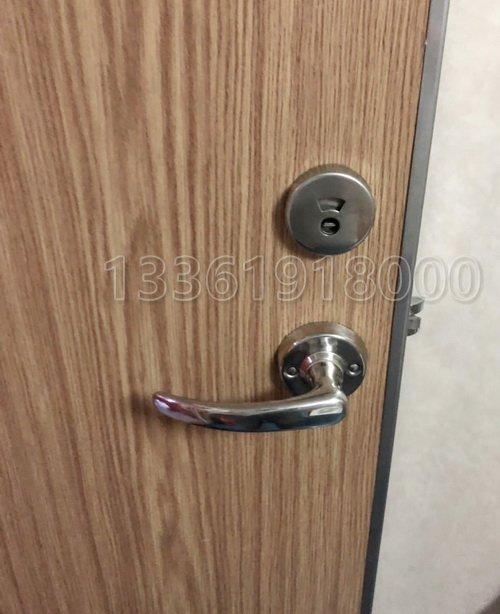

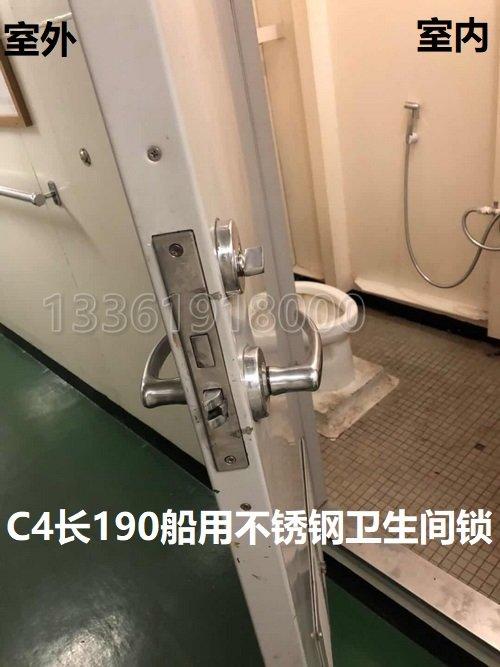

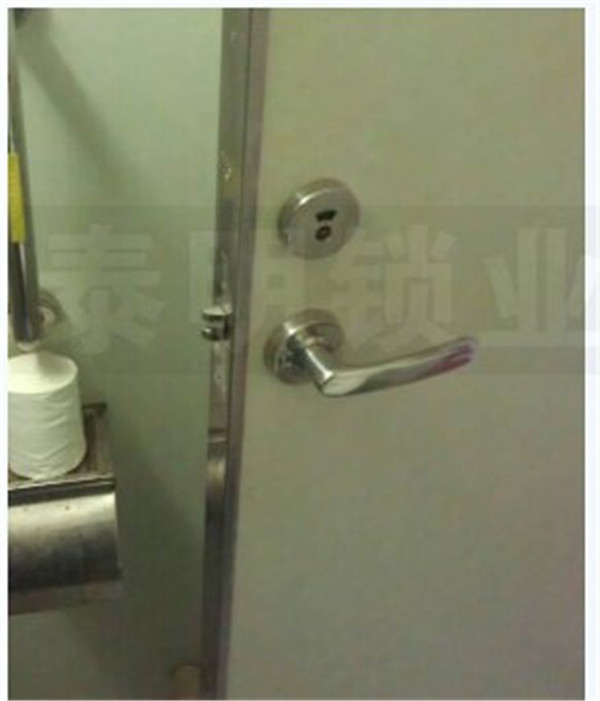

总长190mm卫生间锁安装后示意图

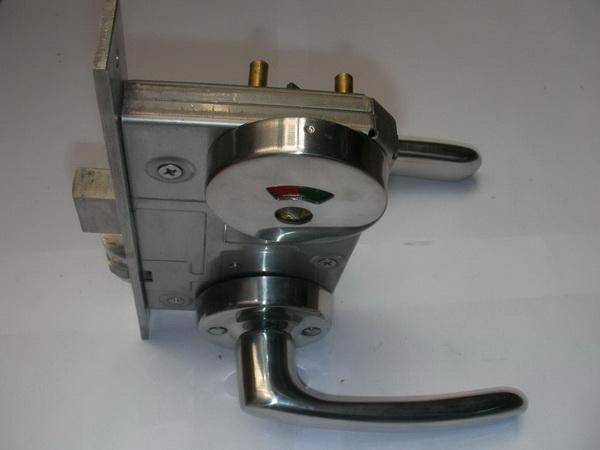

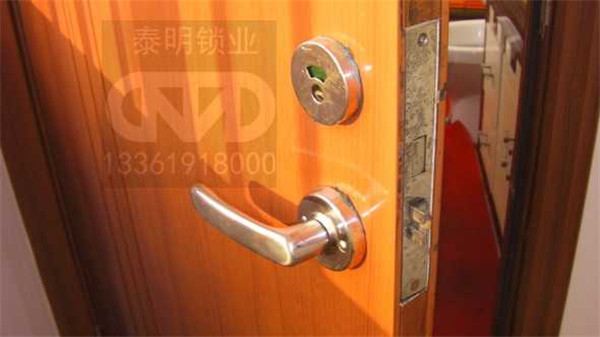

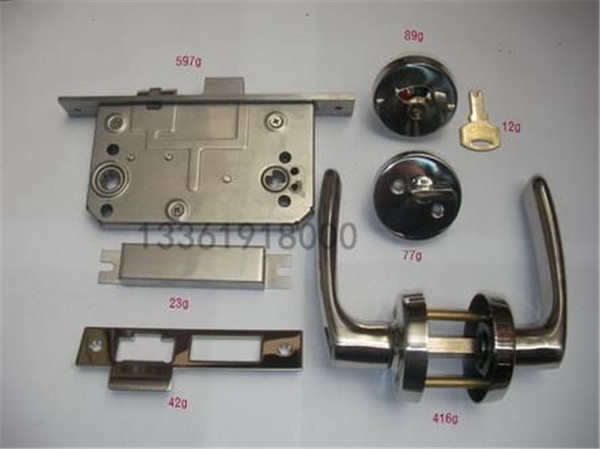

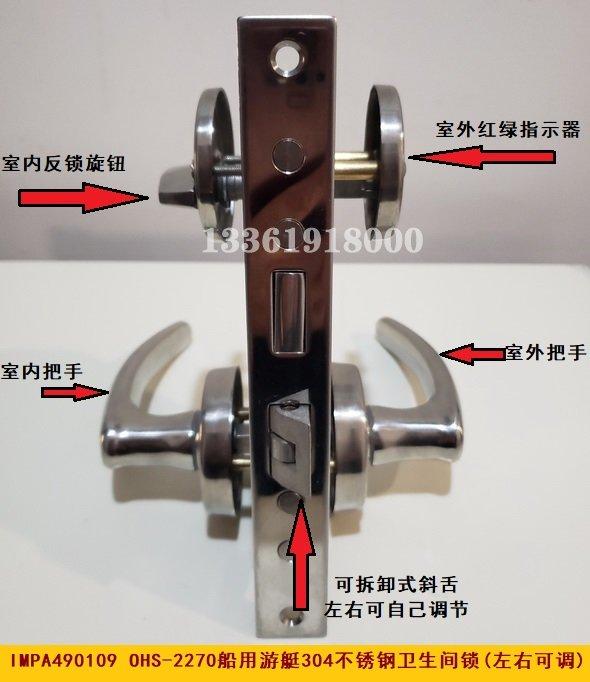

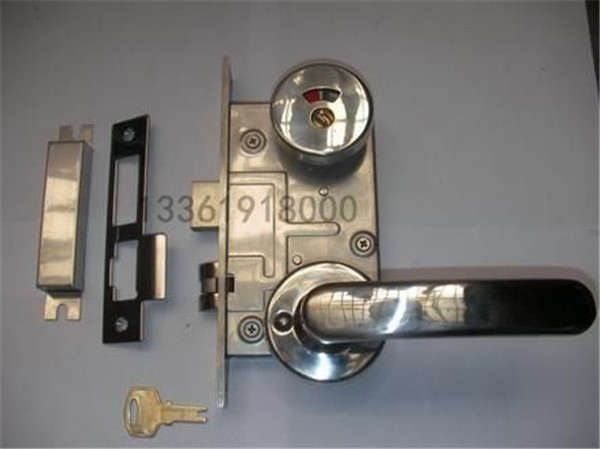

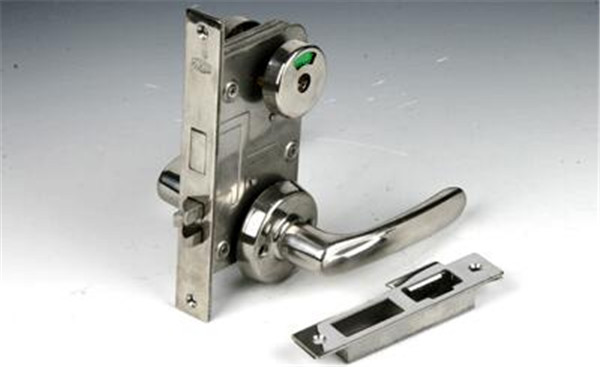

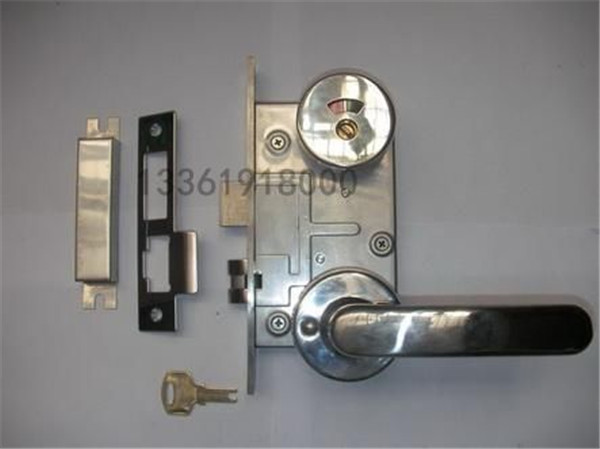

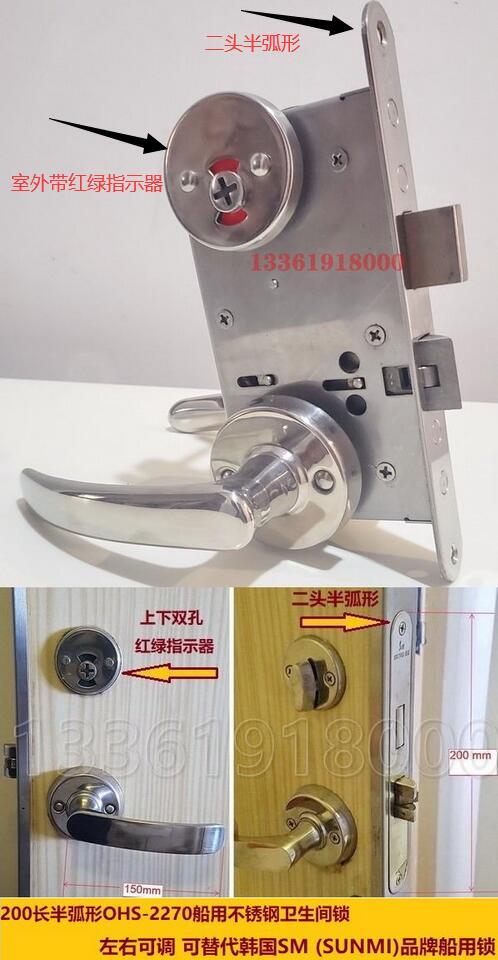

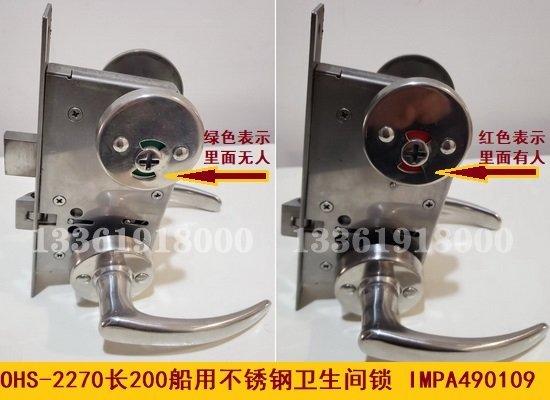

产品外观

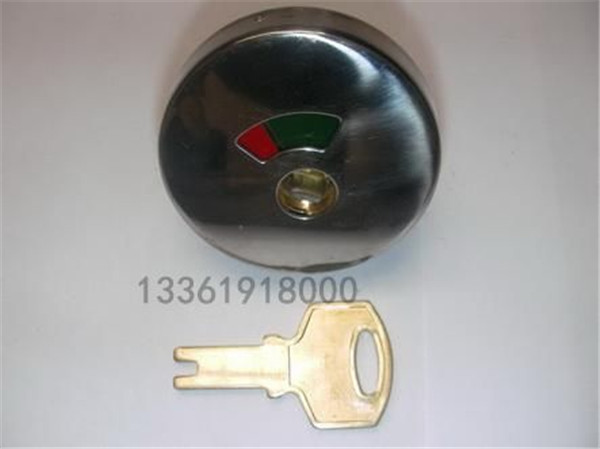

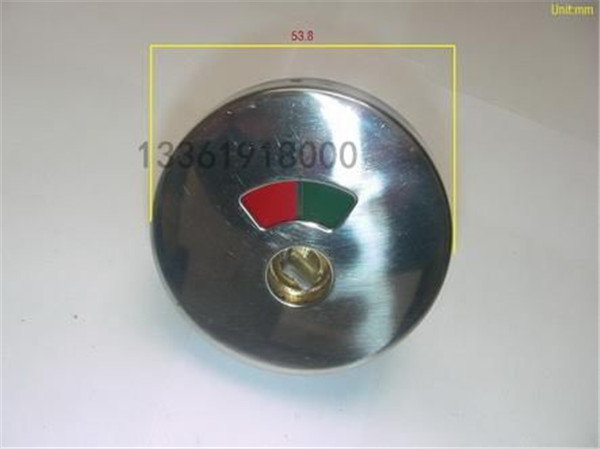

指示器尺寸

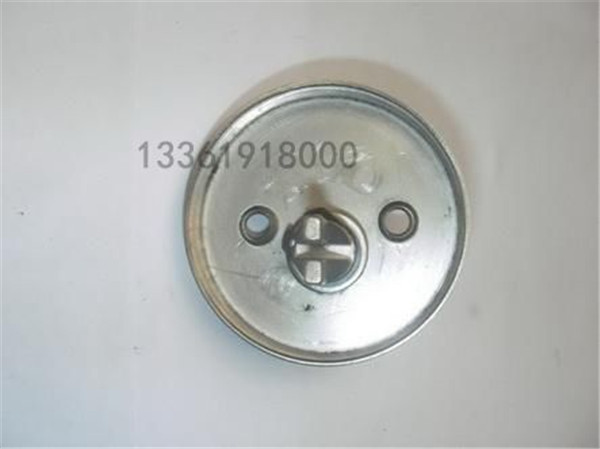

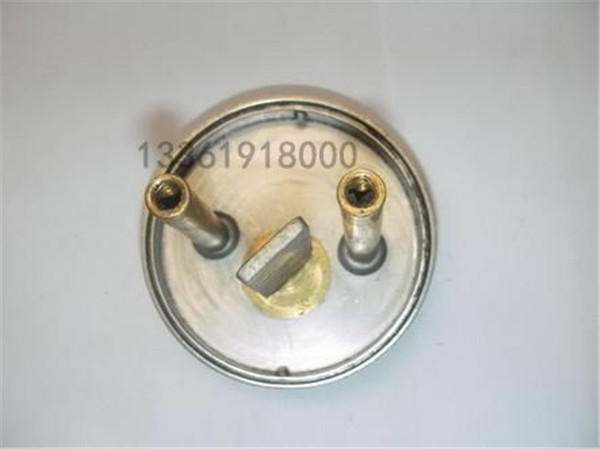

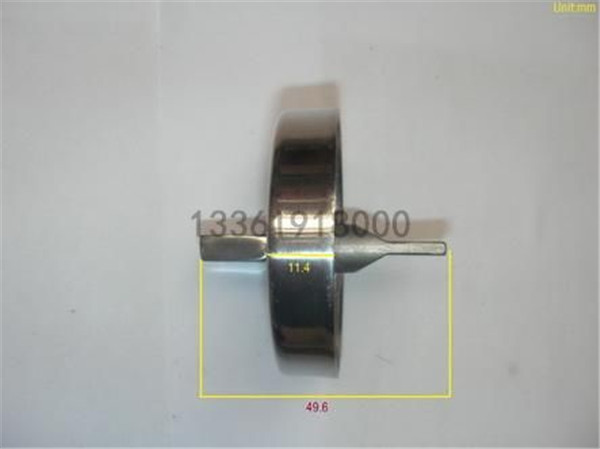

旋钮尺寸

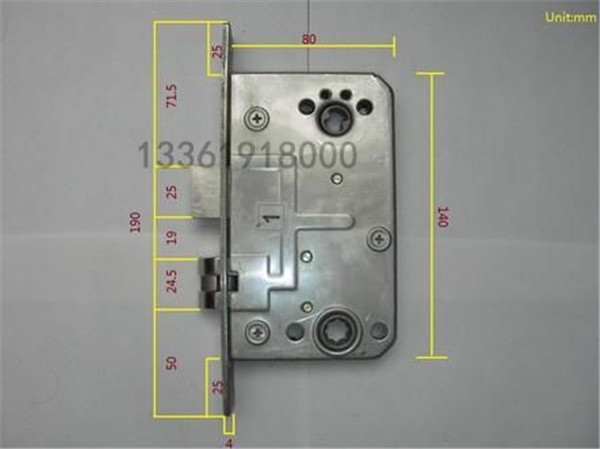

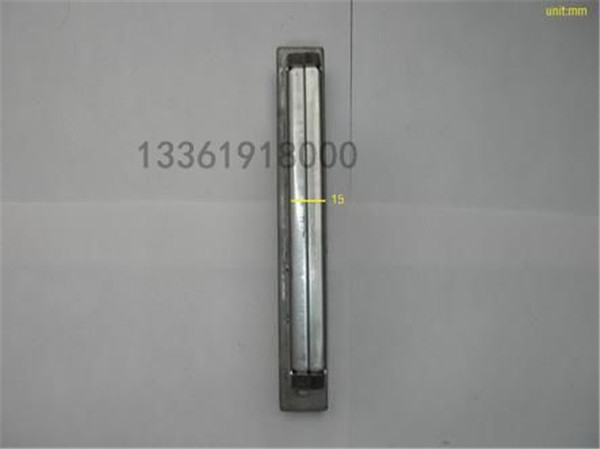

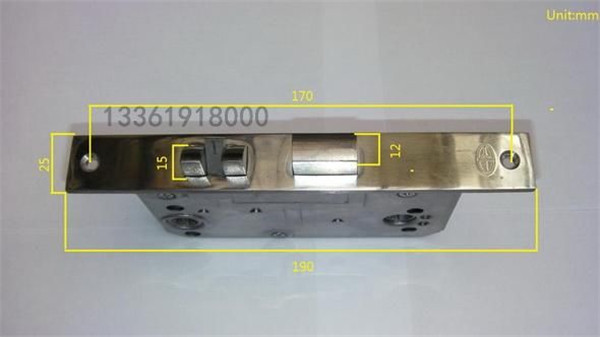

190长锁体尺寸

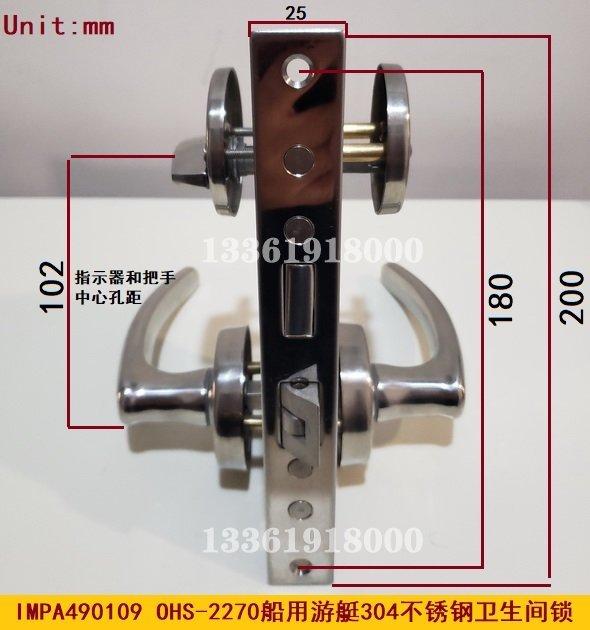

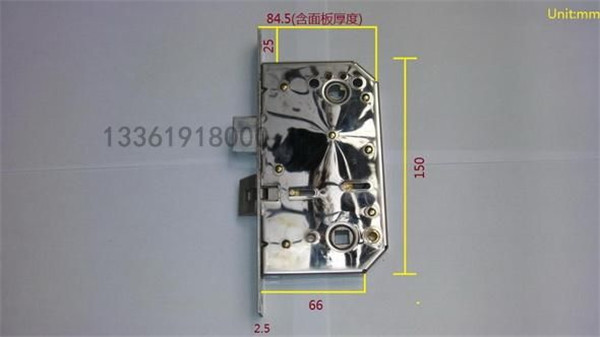

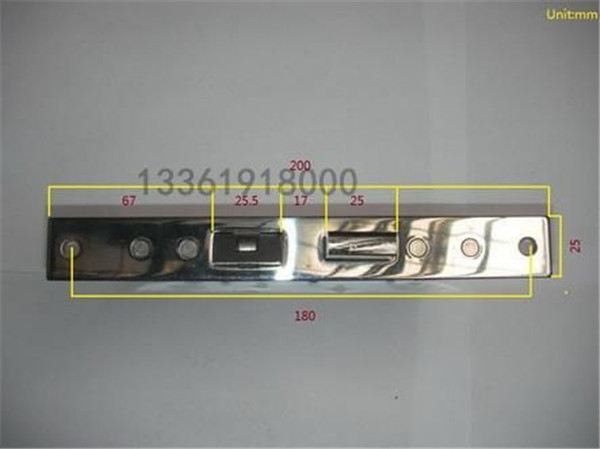

200长锁体尺寸

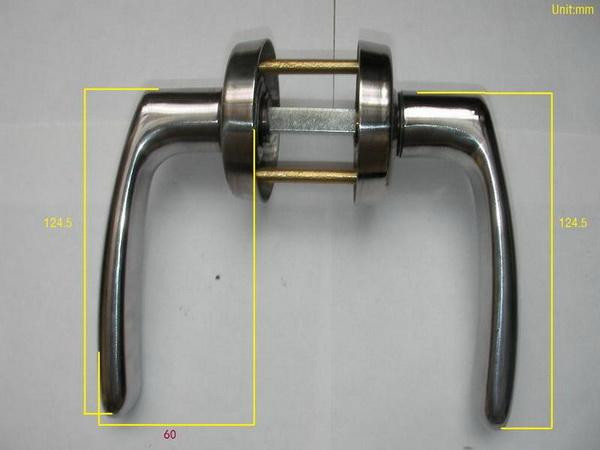

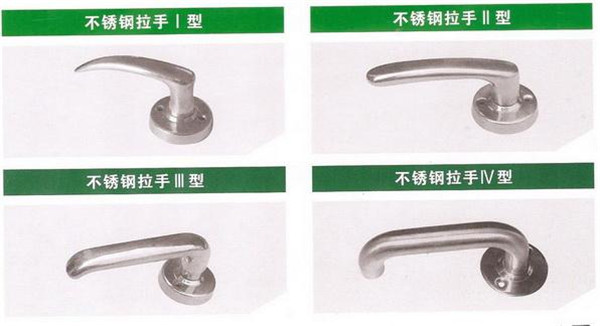

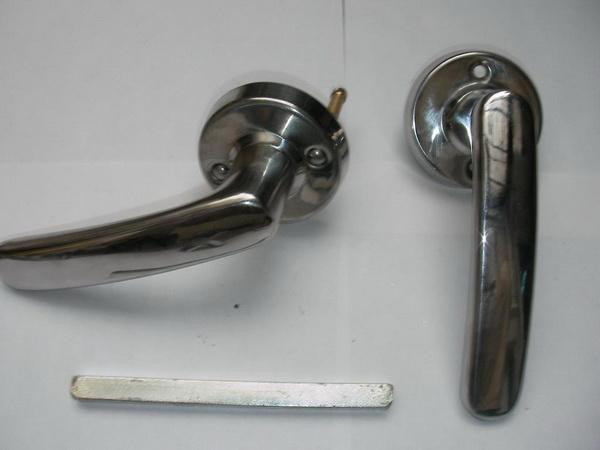

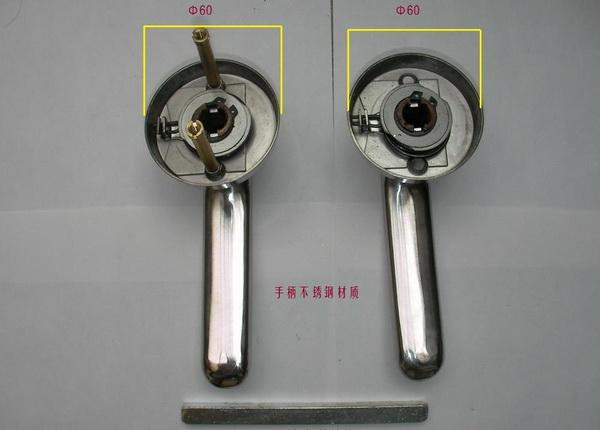

手柄尺寸

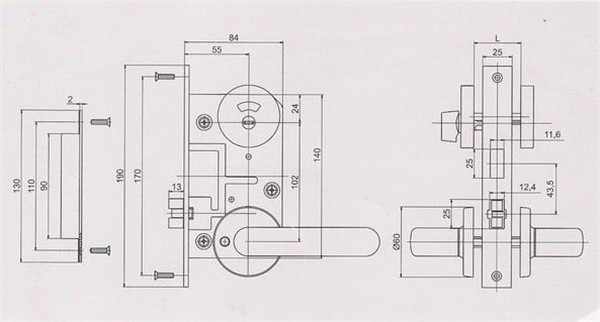

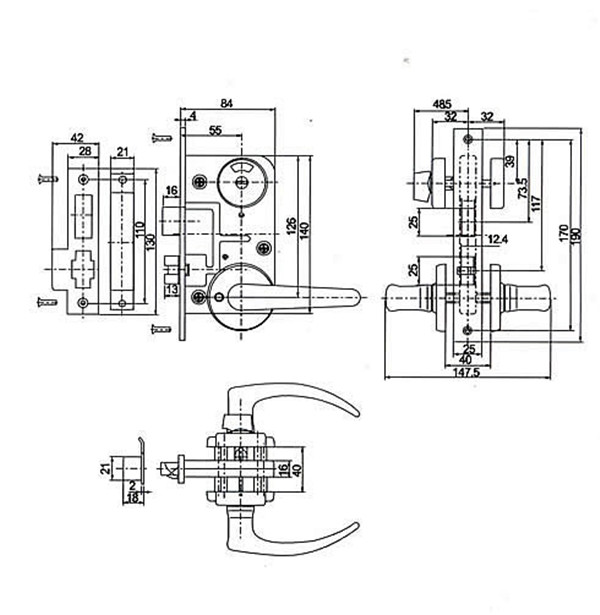

总长190MM图纸

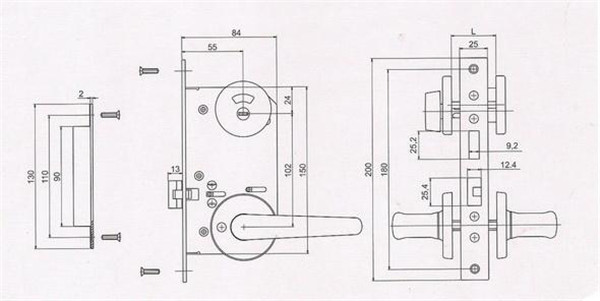

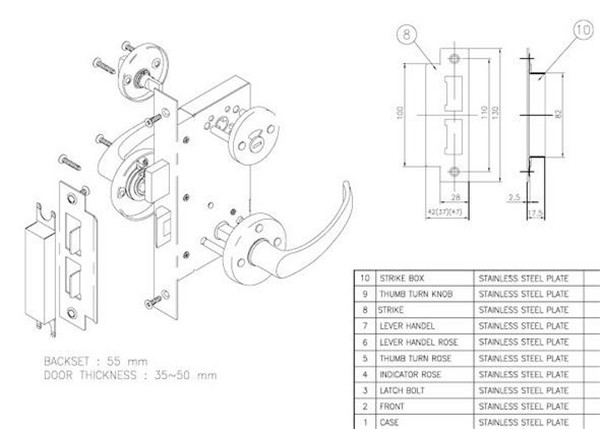

总长200MM图纸

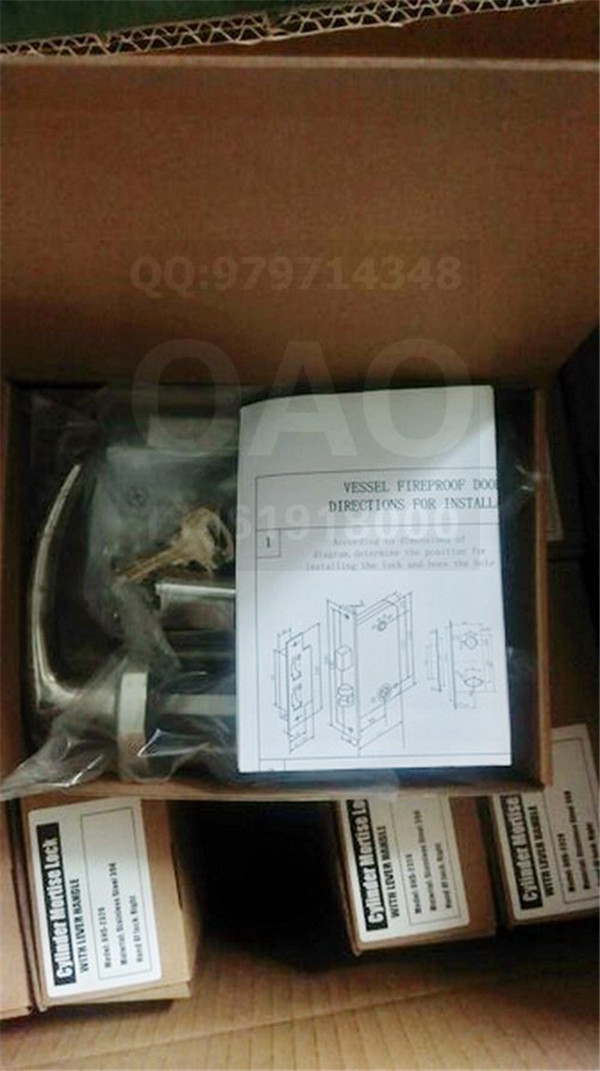

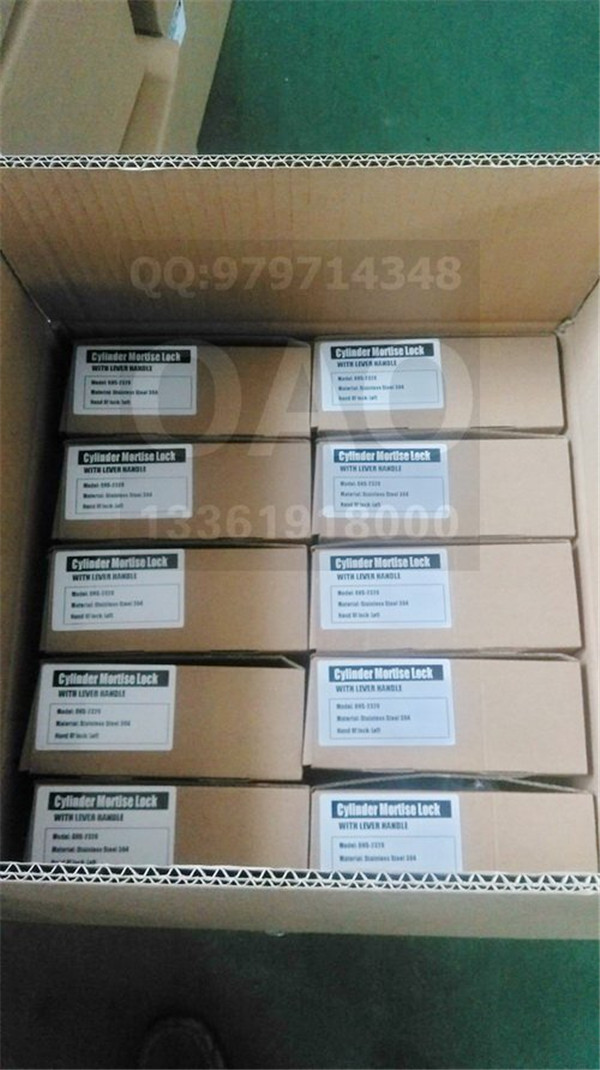

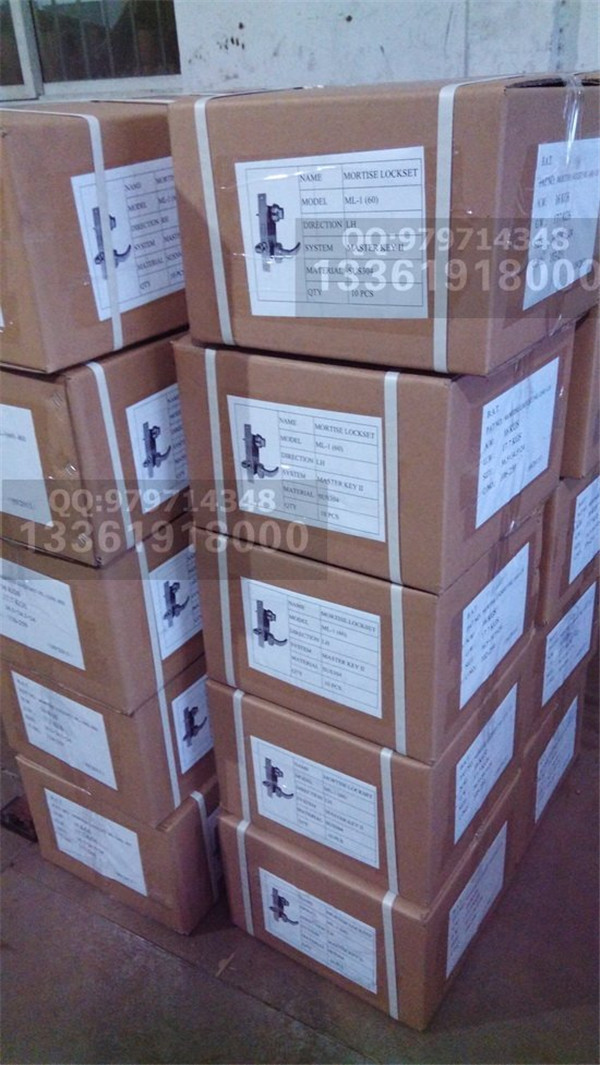

产品包装
