本锁型号为OHS-2320,OHS-2310船用不锈钢防火门锁.IMPA船用物料编号490113.可完全替代日本OHSHIMA的OHS-2320原锁安装.也可完全替代韩国COSMO、SM(SUNG MI)品牌200MM长原锁安装.本锁材质为全304全不锈钢材质,锁头全铜,每锁包含3把镍白铜钥匙,配套螺丝也全为304不锈钢.本锁适合30mm-50mm的各类木质,钢质船用,游艇,房车,集装箱,陆地防火门使用,也可定制用于加厚防火门使用.

船用锁方向的判别方法

一、内开和外开的判别：
你站门外对着门看（有锁头可插钥匙的为门外） 门向房间内开 =内开! 门向房间外开=外开!

二、左开和右开的判别:
你站门外对着门看（有锁头可插钥匙的为门外） 门的合页在左 =左开! 门的合页在右 就是右开!

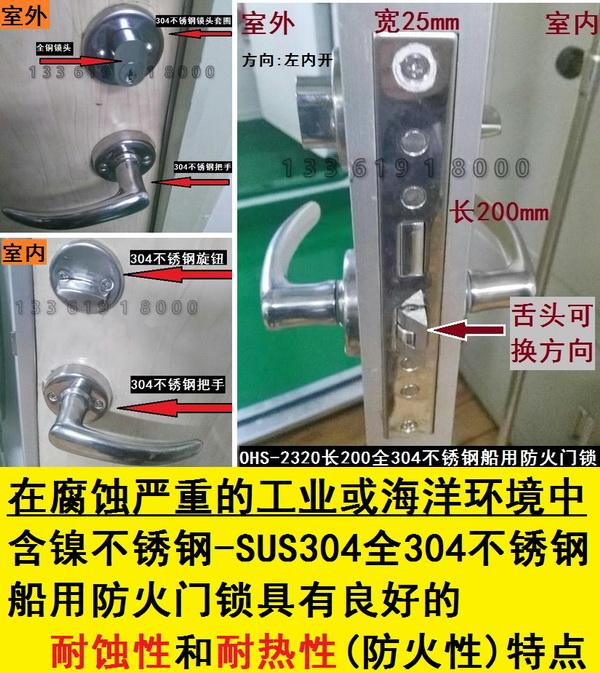

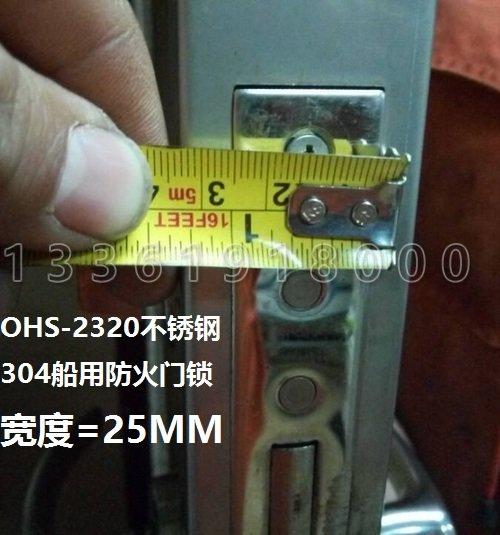

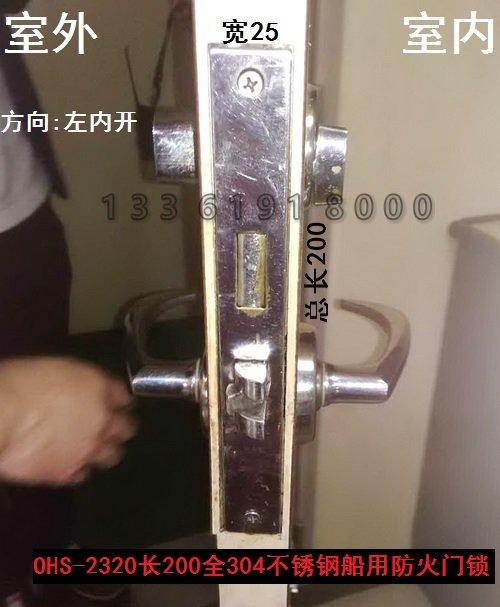

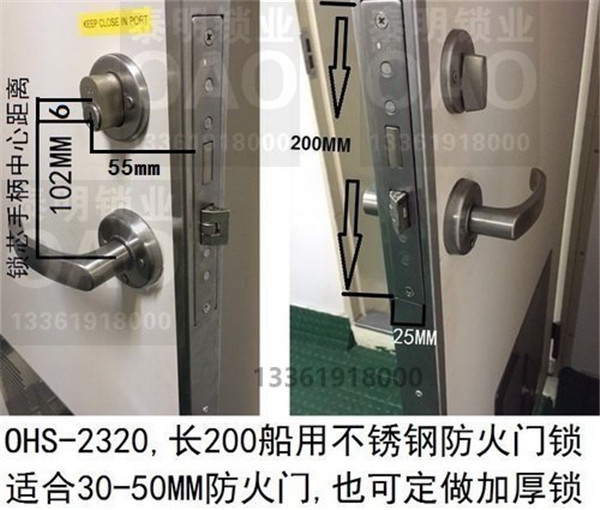

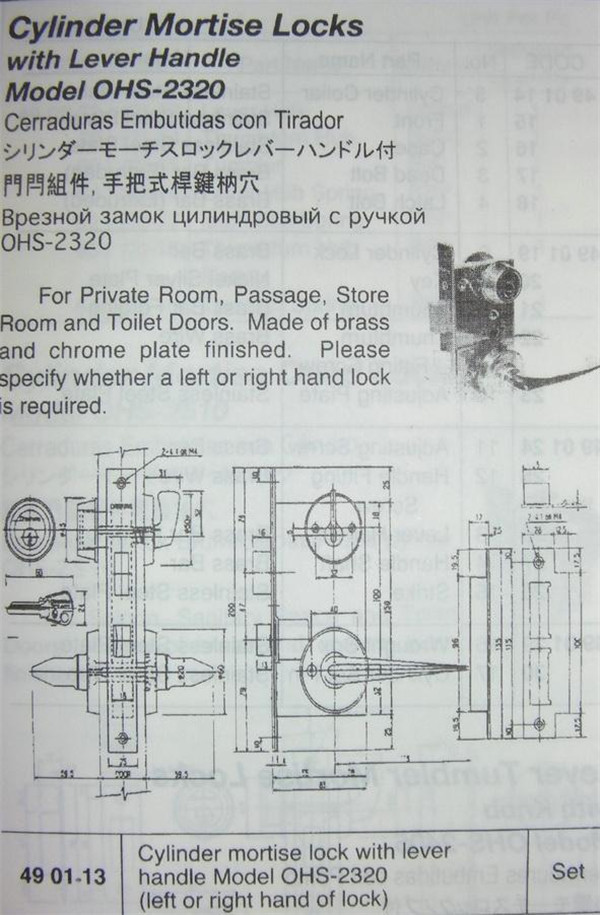

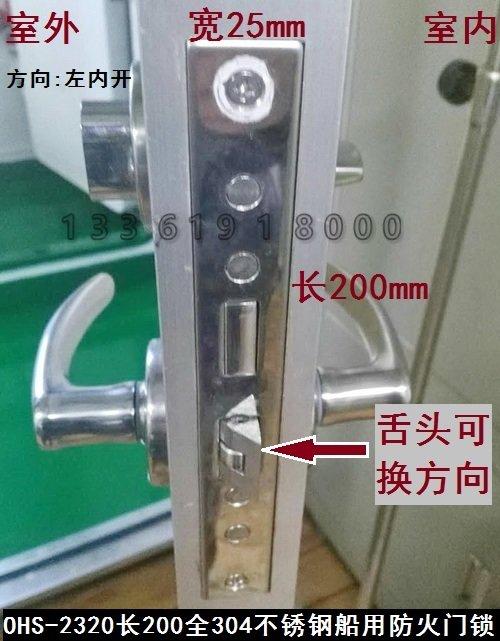

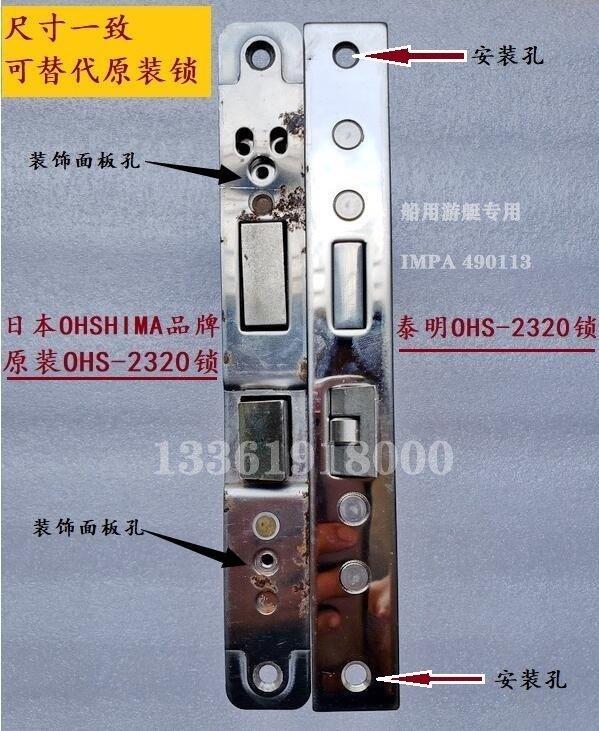

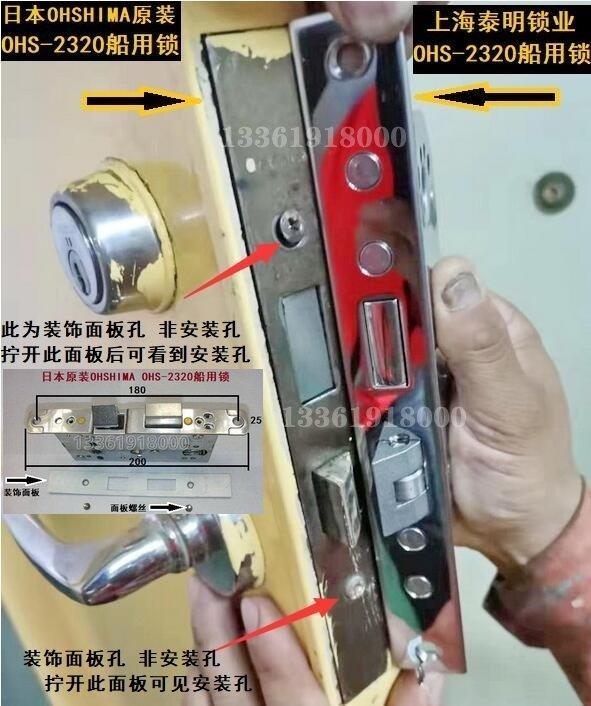

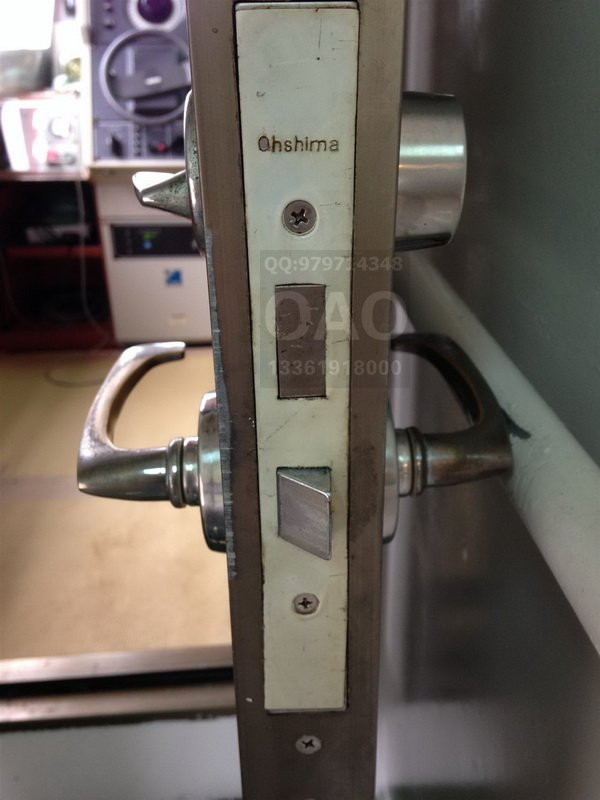

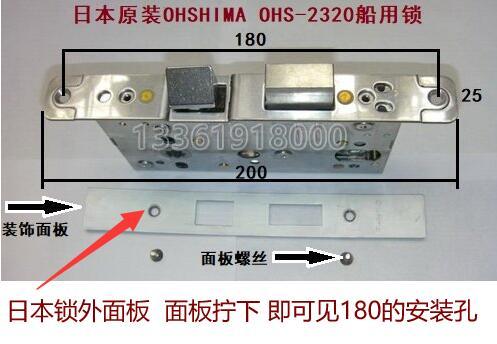

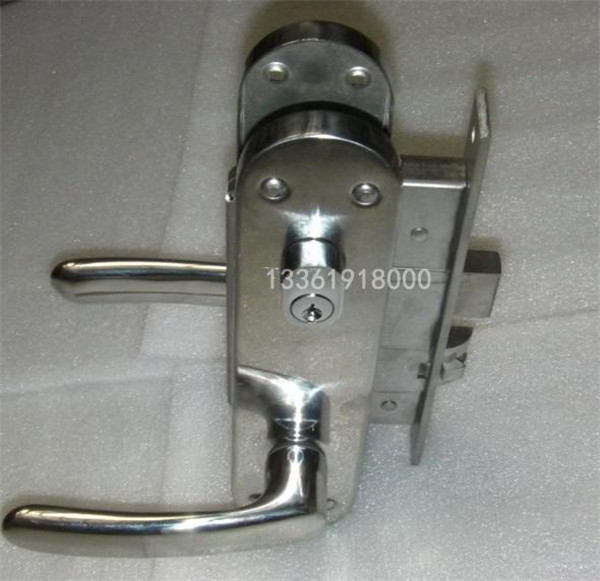

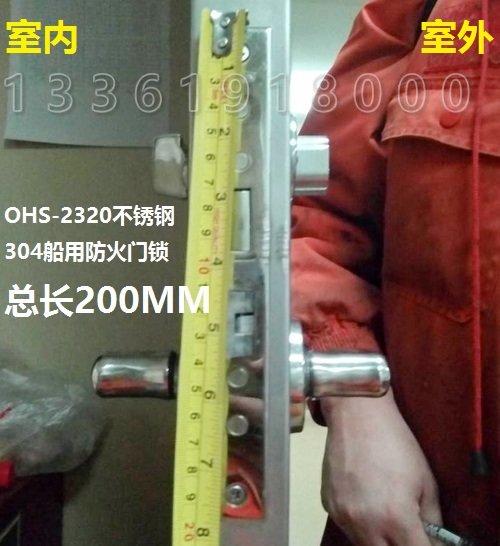

1:本锁可替代日本OHSHIMA原装OHS-2320 IMPA编号490113 是目前最接近日本原装2320锁的替代款式 安装事宜如下:下图右边为本锁,面板尺寸同左侧日本锁一致 长200mm 安装孔距180mm 宽25mm

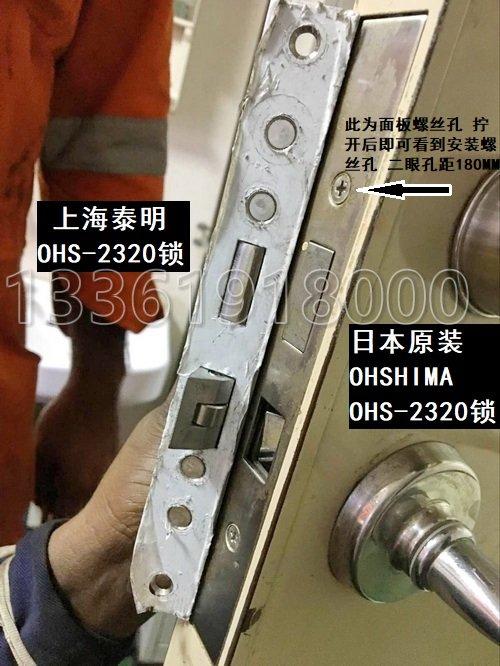

注意事项：下图左边日本锁有个外面板 外面板把2个安装孔给遮盖住。只要把外面板拧下后 就可看到里面的2个安装螺丝孔 孔距180MM 同我们右边锁完全一致.

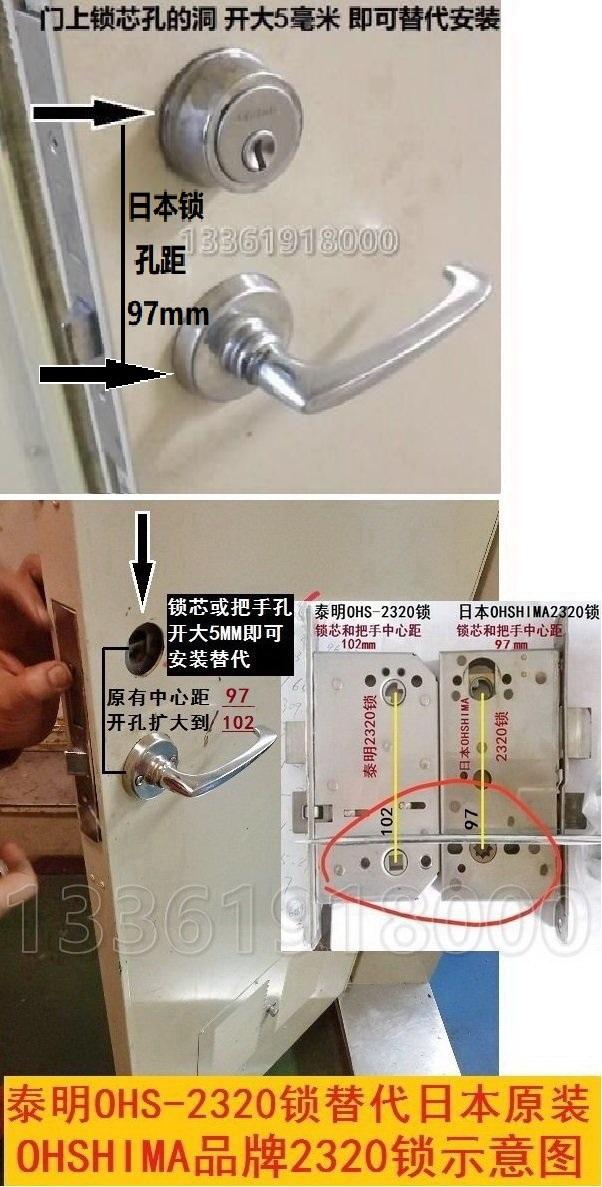

下图由于日本锁的锁芯和把手孔距为97mm,我们锁孔距为102mm.有5毫米的微小差别,故需在原门的开孔 开大5毫米即可安装

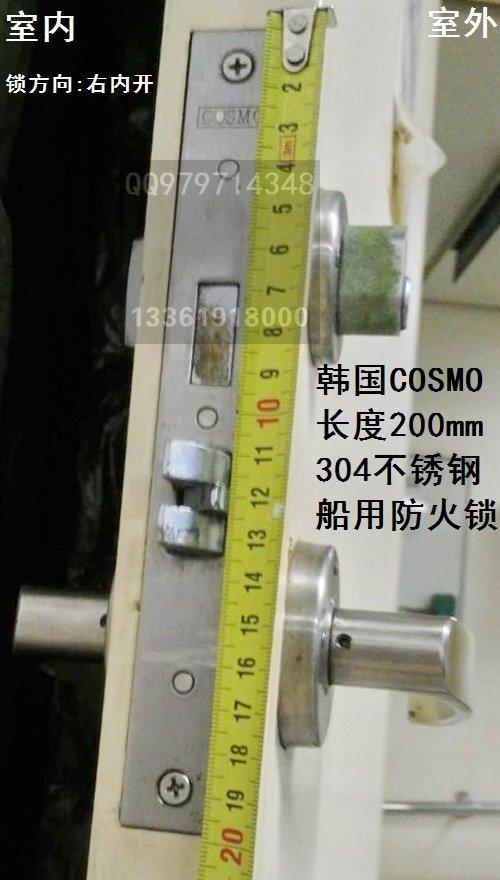

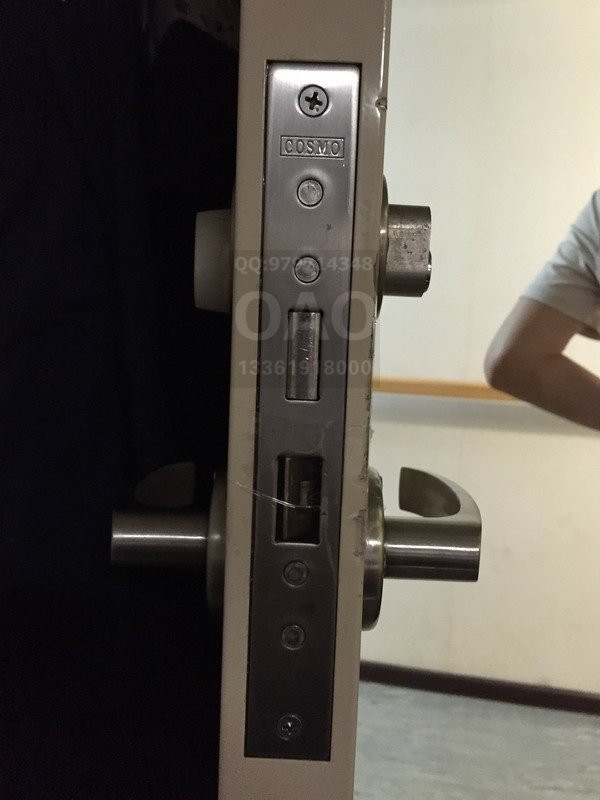

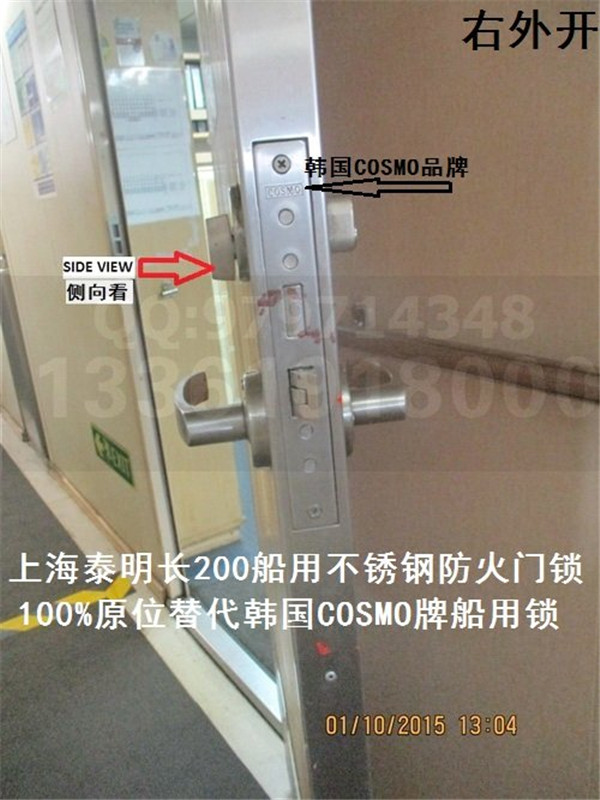

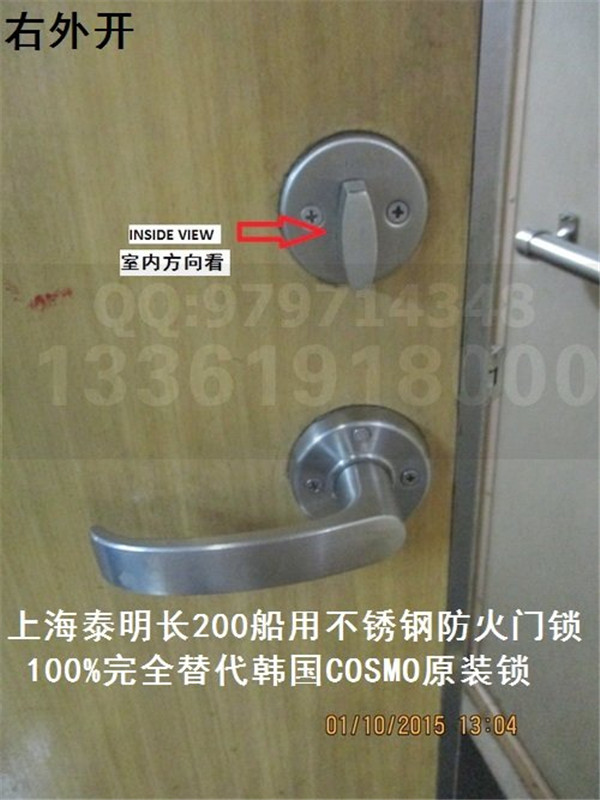

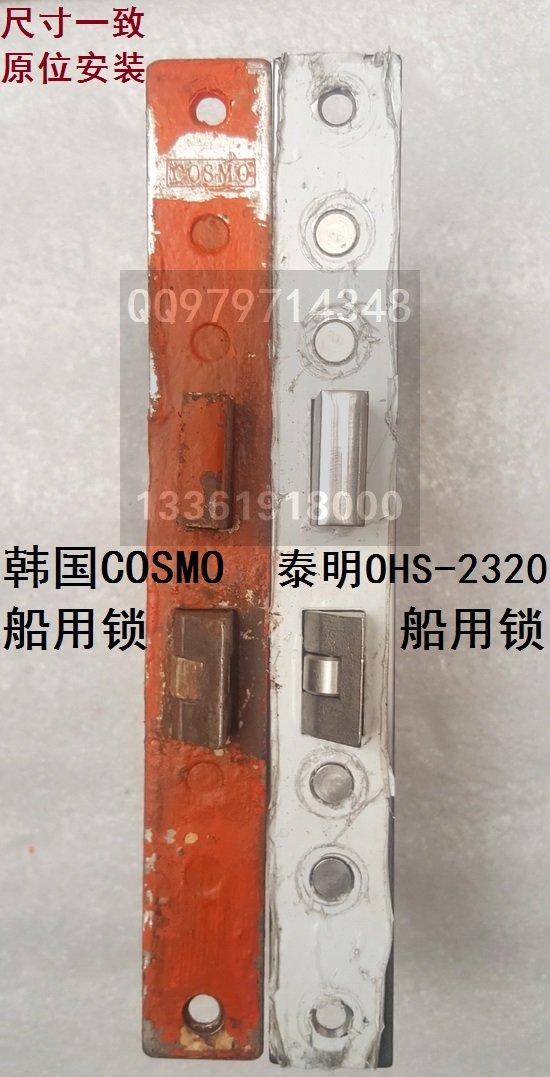

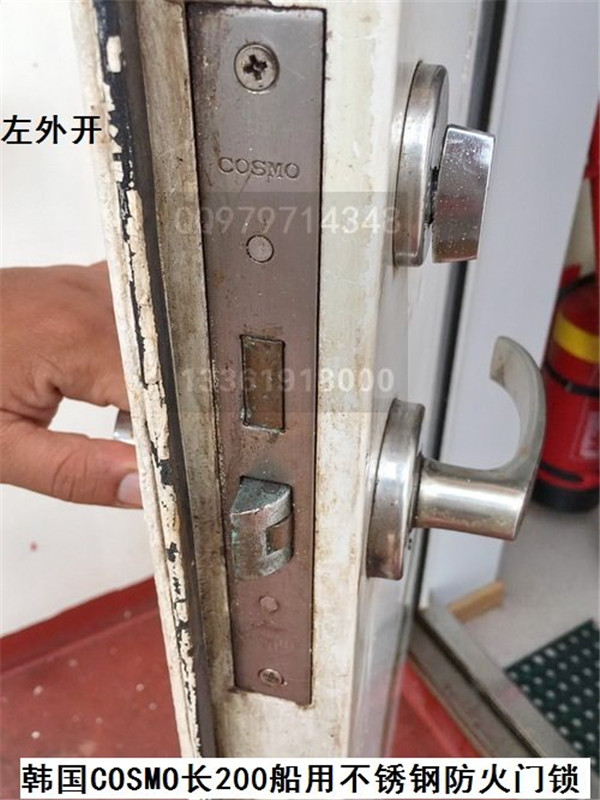

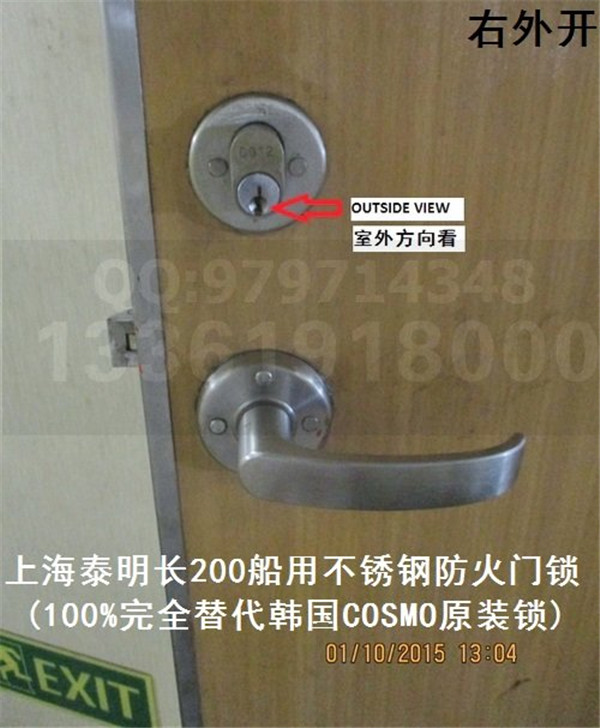

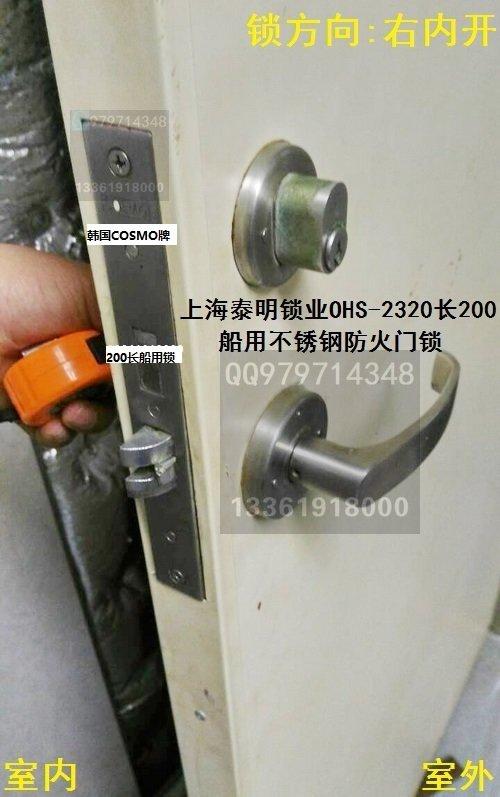

3:本锁可替代韩国COSMO品牌200MM长船用防火门锁.下图

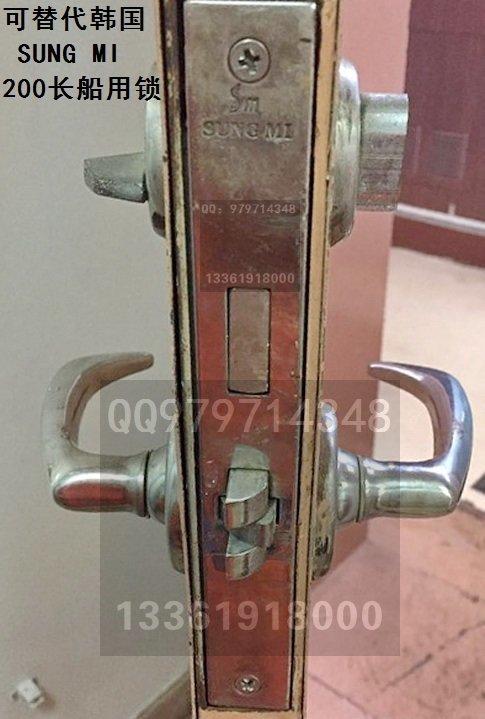

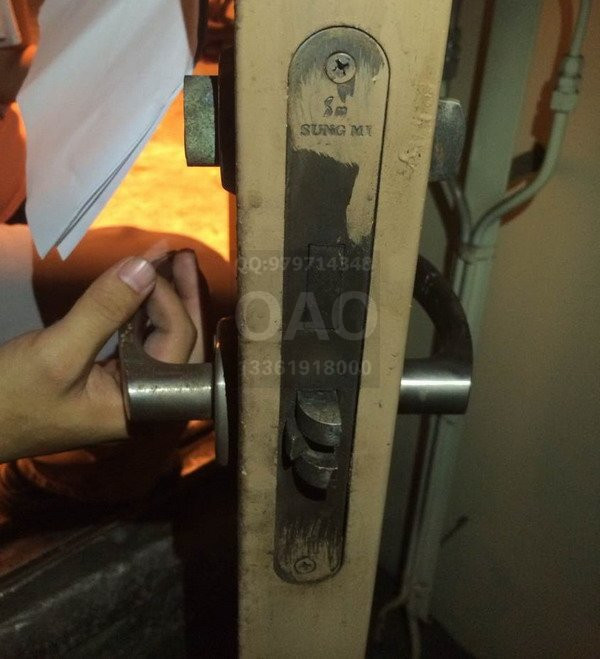

4:本锁可替代韩国SM(SUNG MI)品牌的200MM长船用防火门锁,锁体二头方形,见下图

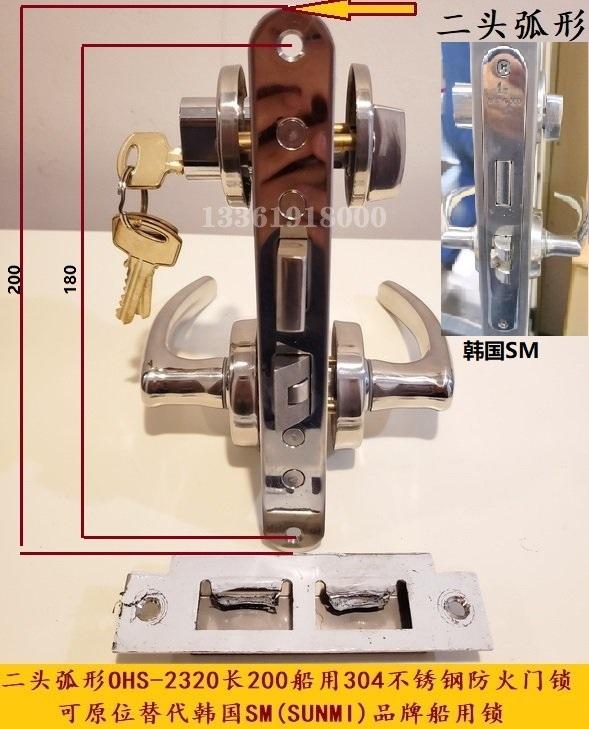

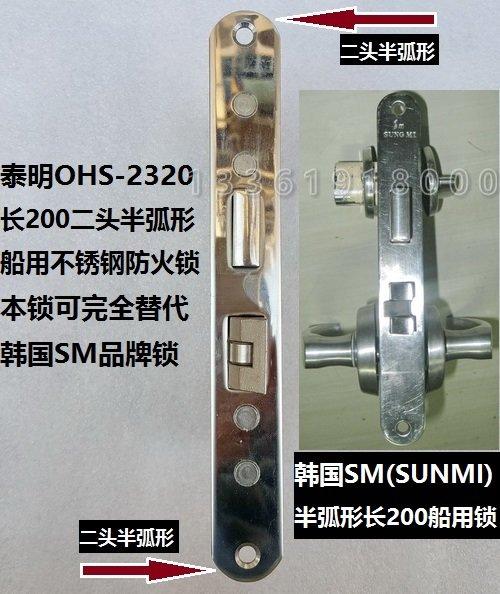

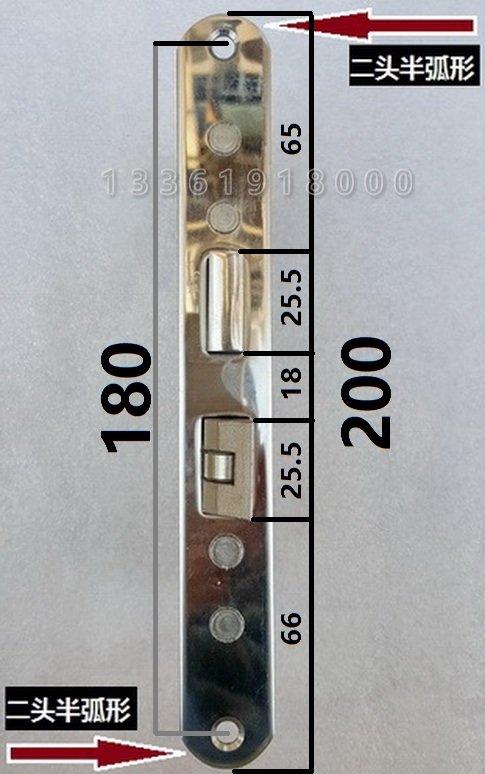

也可替代韩国SM(SUNG MI)品牌的200MM长船用防火门锁,锁体二头半弧形

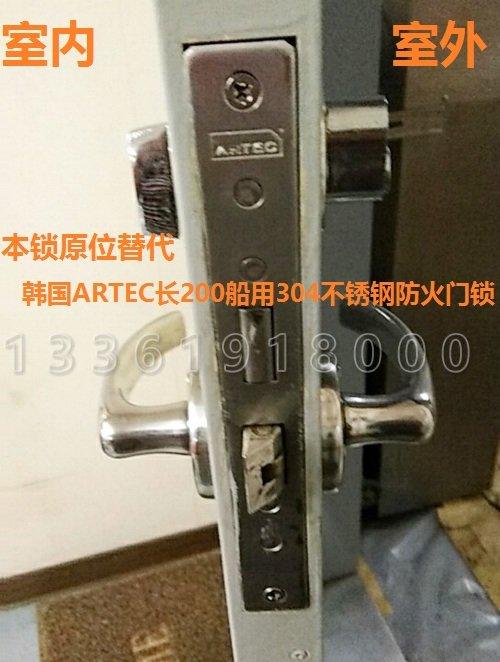

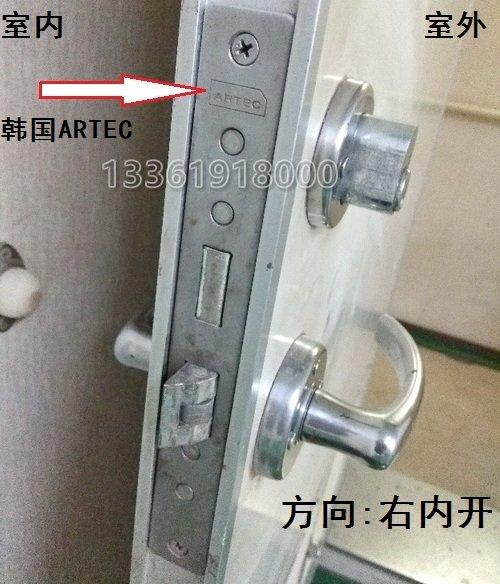

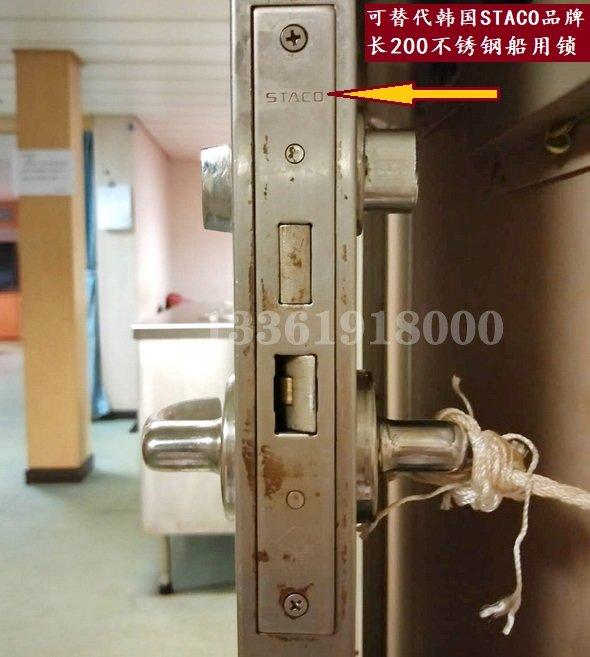

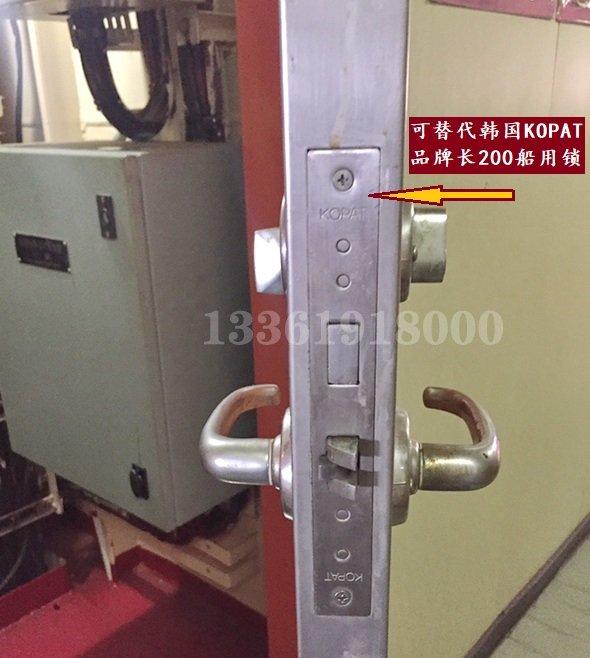

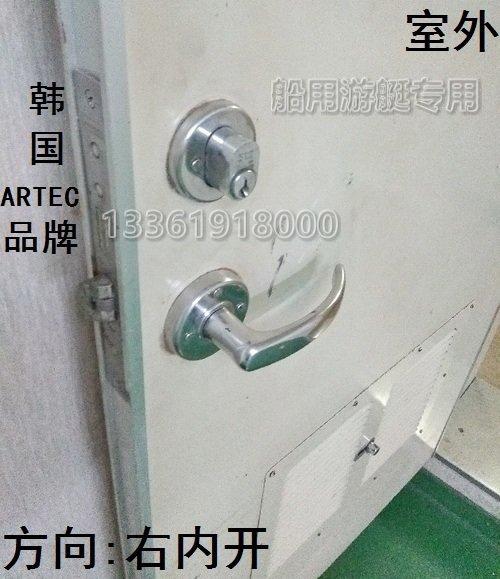

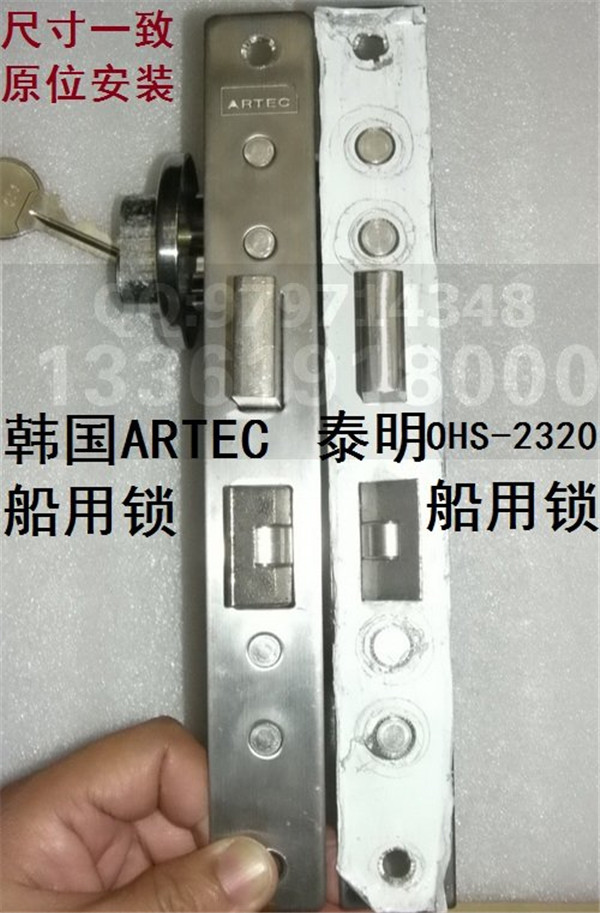

5:本锁可替代韩国ARTEC品牌,韩国KOPAT,韩国ATACO品牌长度200船用锁,下图

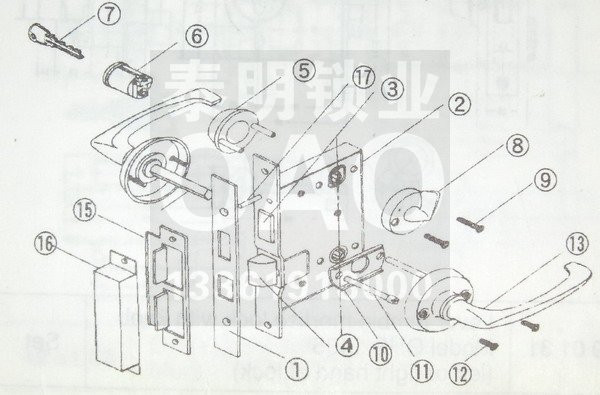

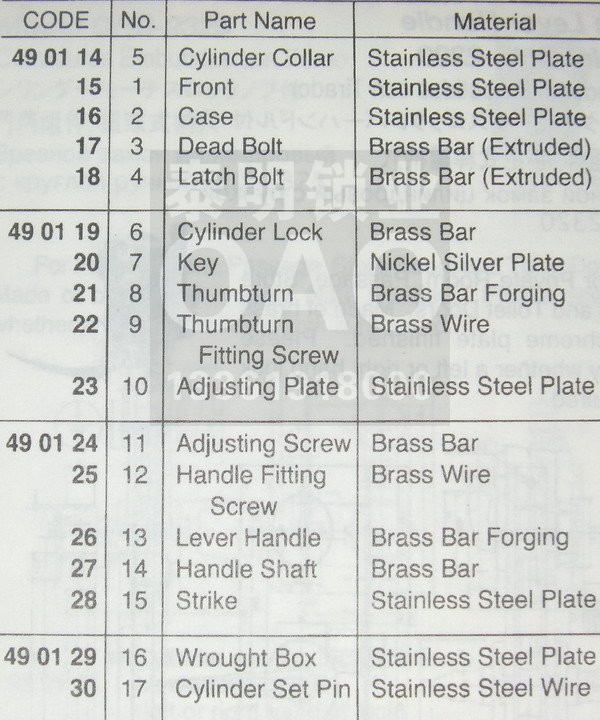

下图为锁各个配件分解标示图,可根据IMPA号单独购买

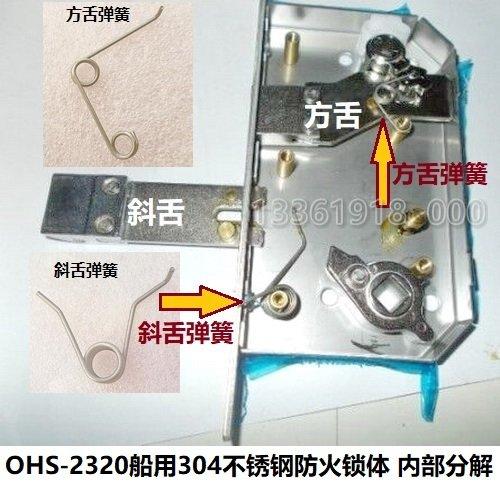

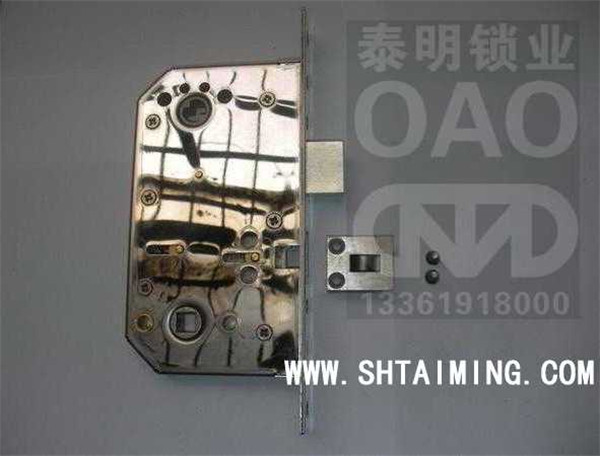

注:本锁的斜舌为可拆卸式.一把锁左右门均可安装,更换斜舌方向步骤如下:

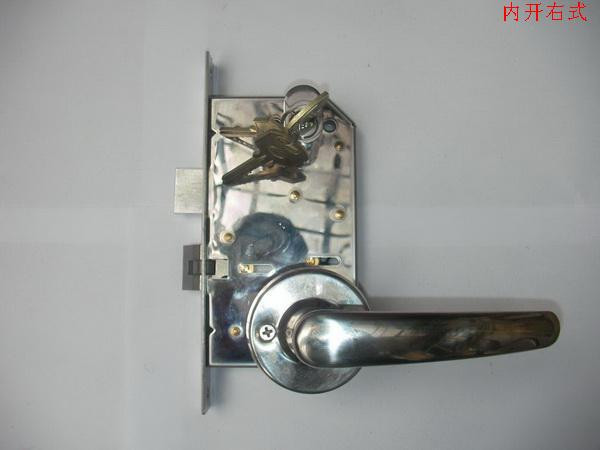

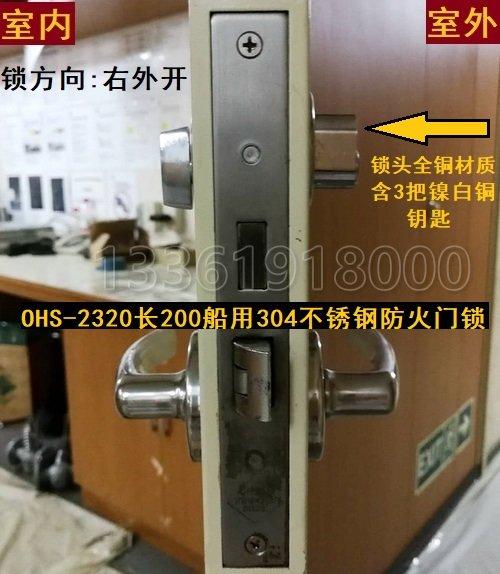

锁舌拆卸前---锁方向为：右内(外左)

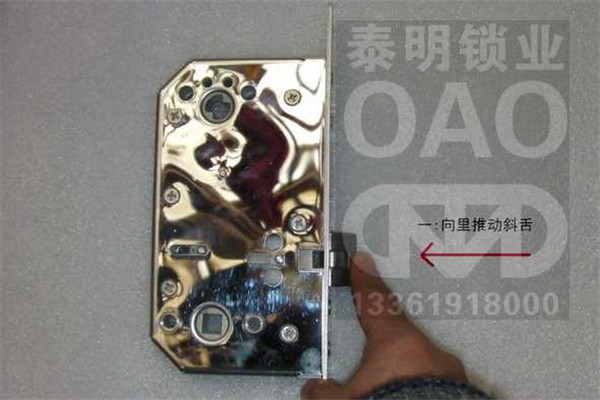

步骤一:将斜舌向锁体内推动

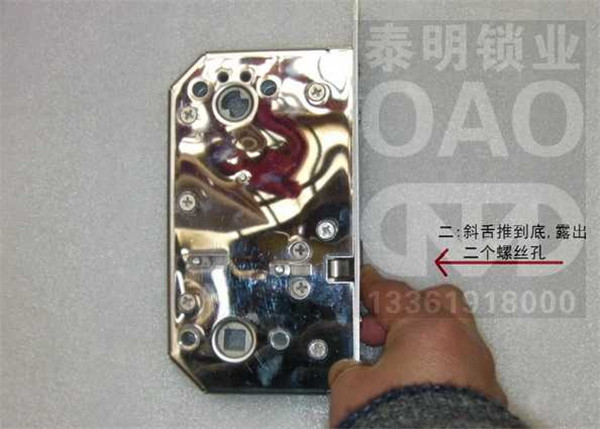

步骤二:斜舌推到锁体内,露出二个螺丝孔

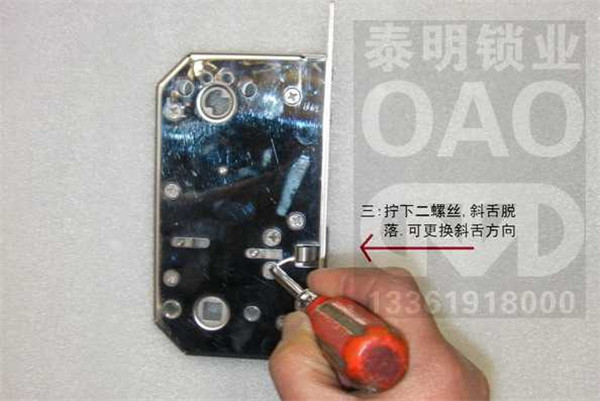

步骤三:拧下二个螺丝后,斜舌脱落.

步骤四:将斜舌换方向后装入锁体内,拧上二螺丝.

锁的方向变更为:左内(外右)

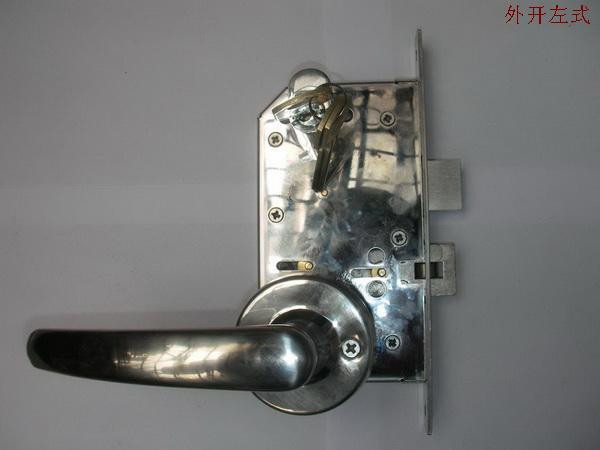

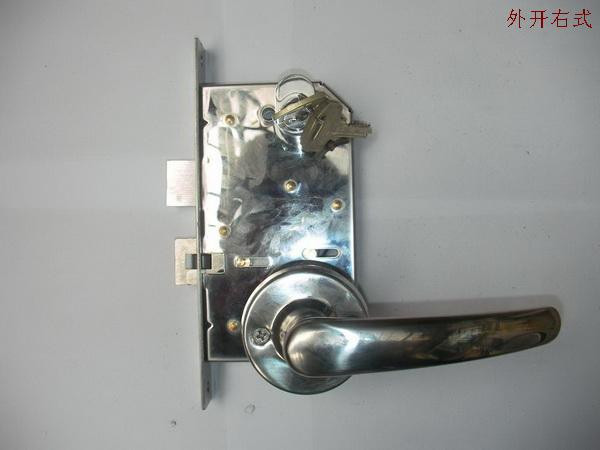

本锁可一锁达到四种不同方向(插钥匙为室外方向看)

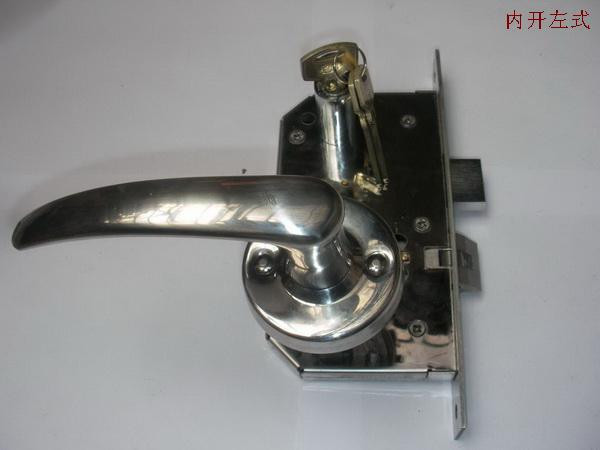

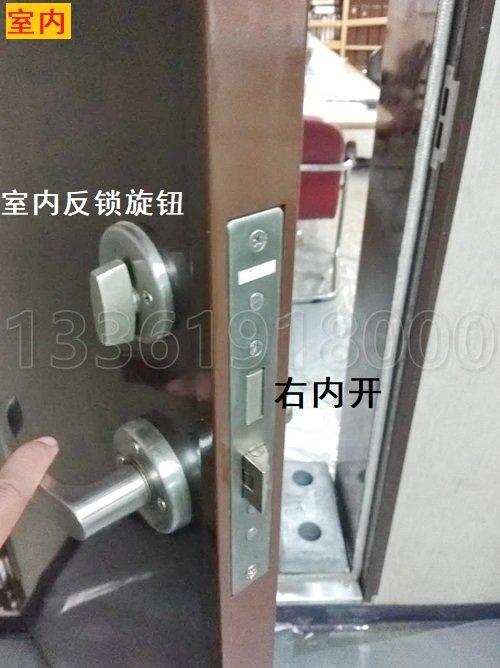

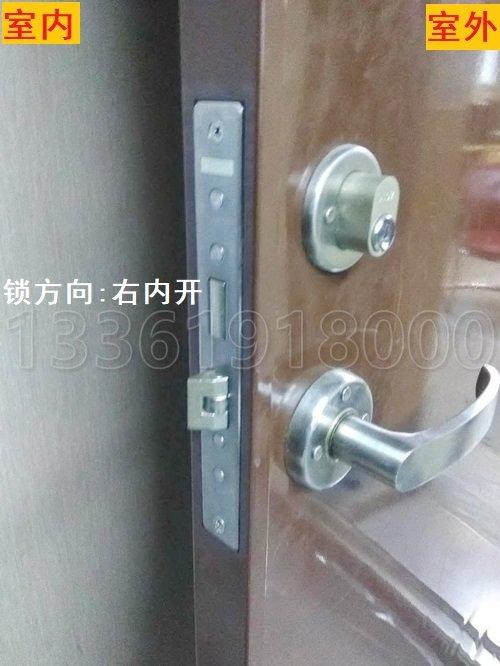

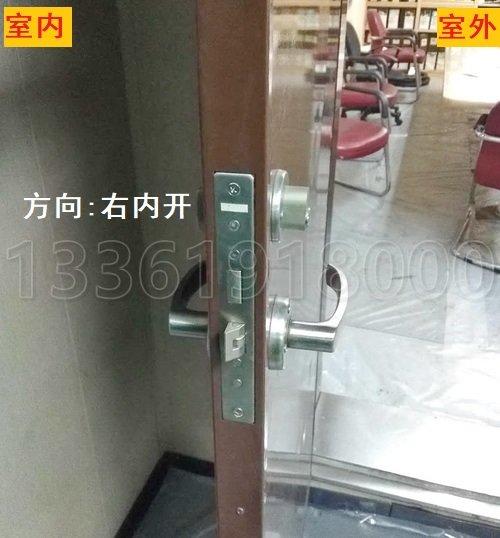

1:右内开

2:左内开

3:右外开

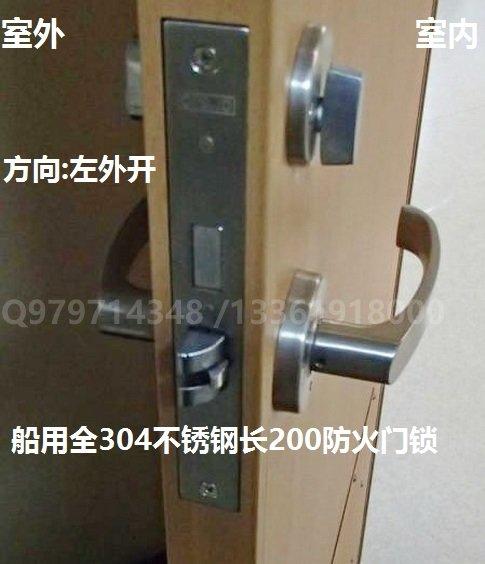

4:左外开

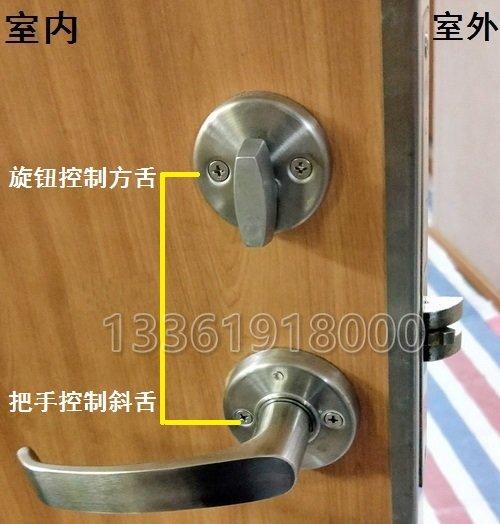

一:常规锁

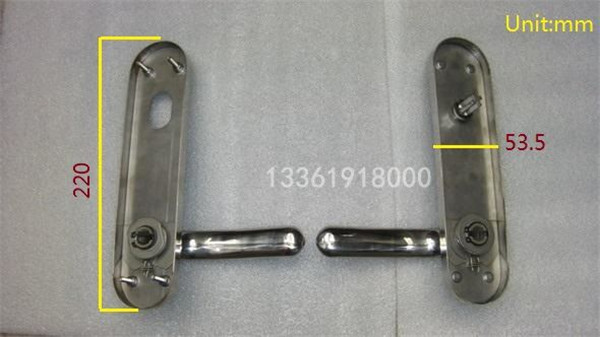

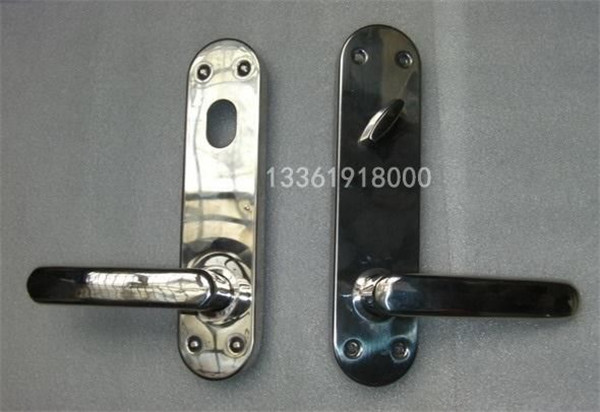

二:带装饰护板型:在常规锁基础上,二侧加半圆型不锈钢镜面装饰板,自带拉手和旋钮,安装后外形更美观

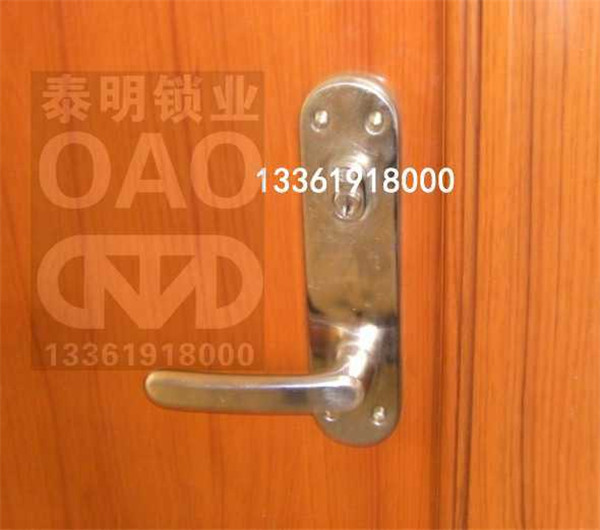

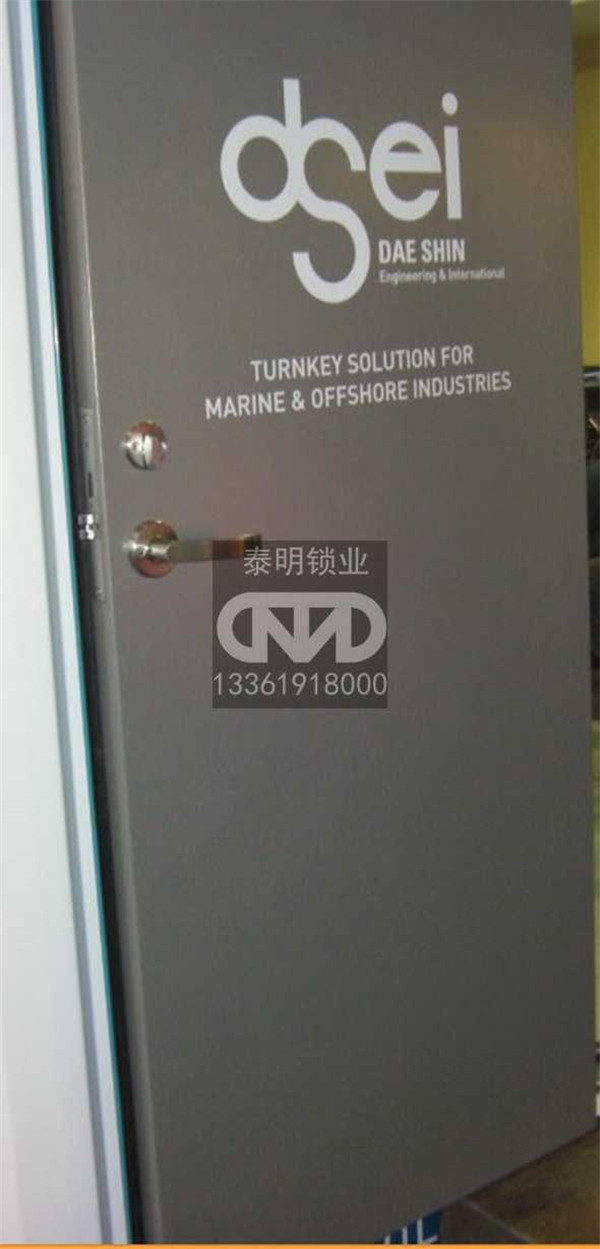

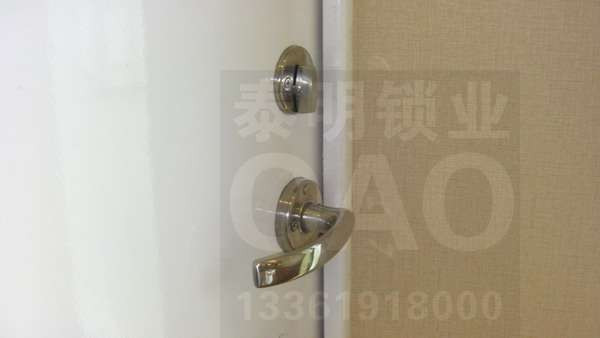

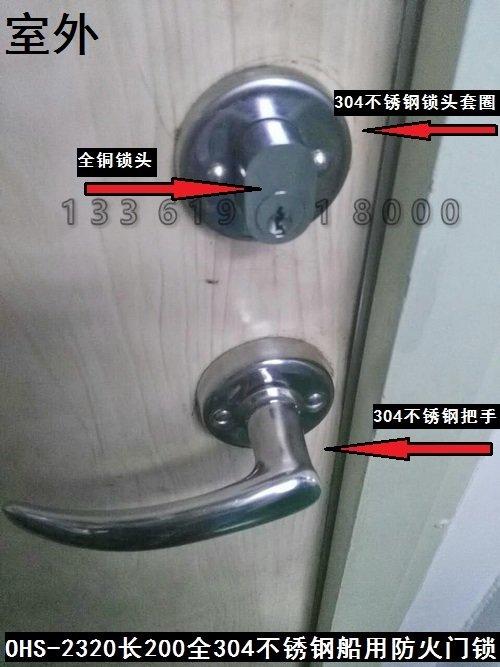

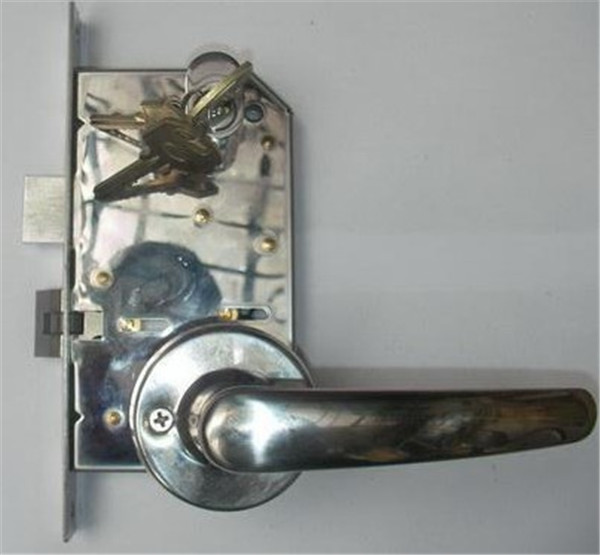

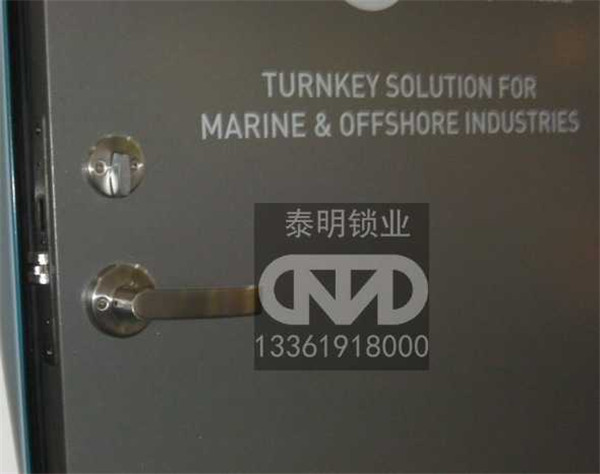

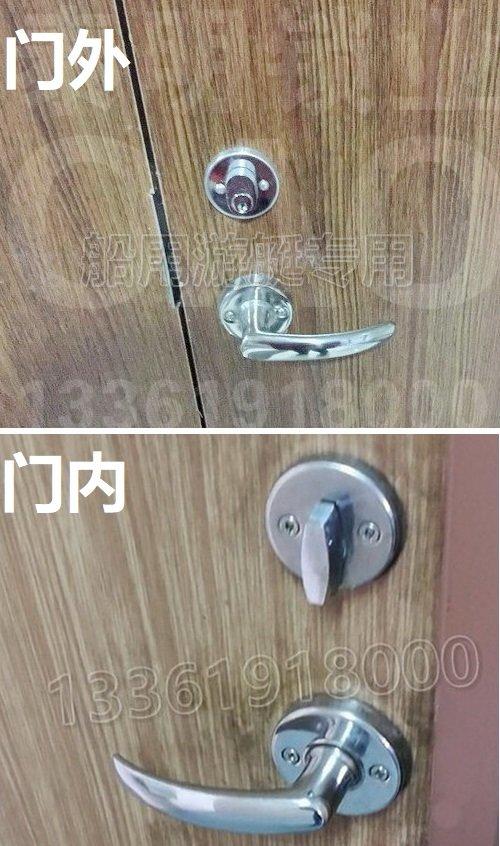

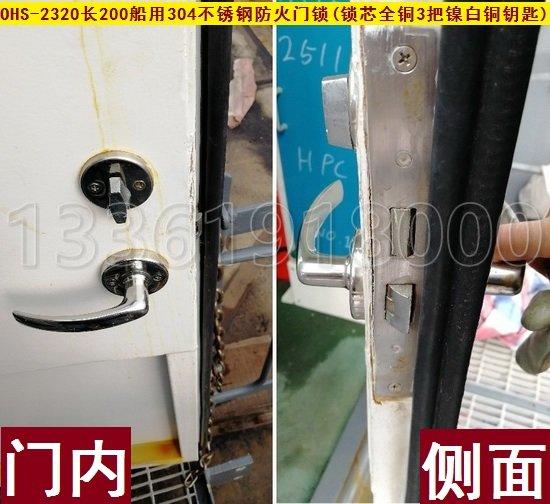

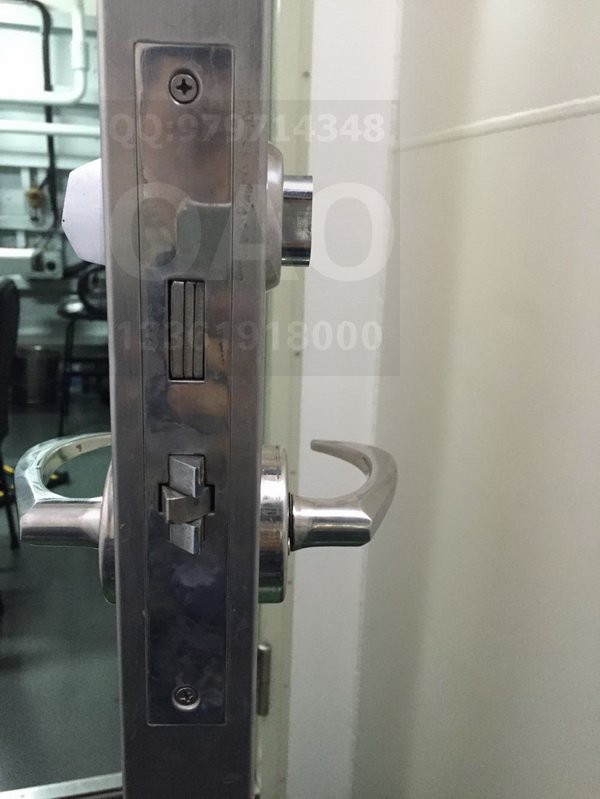

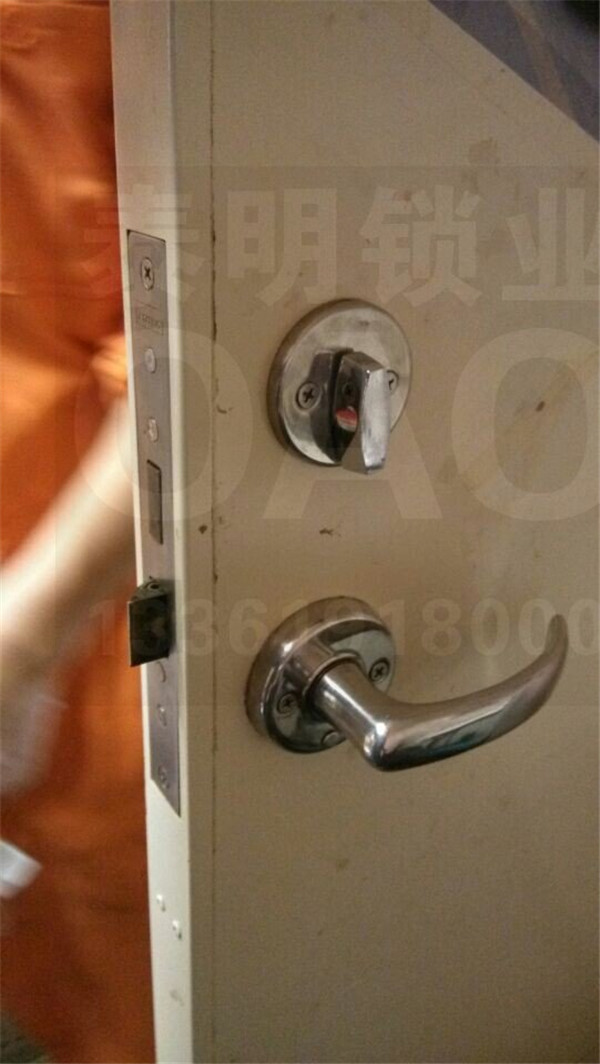

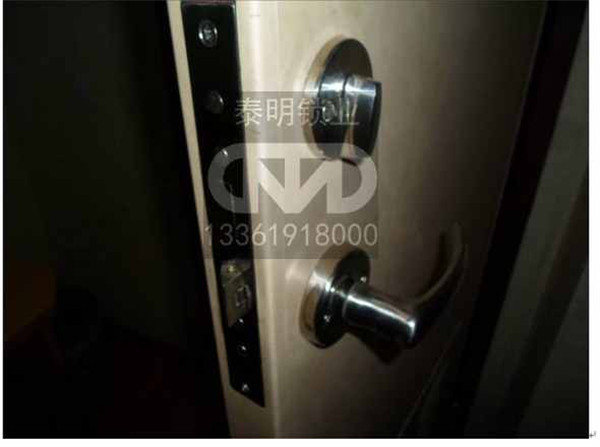

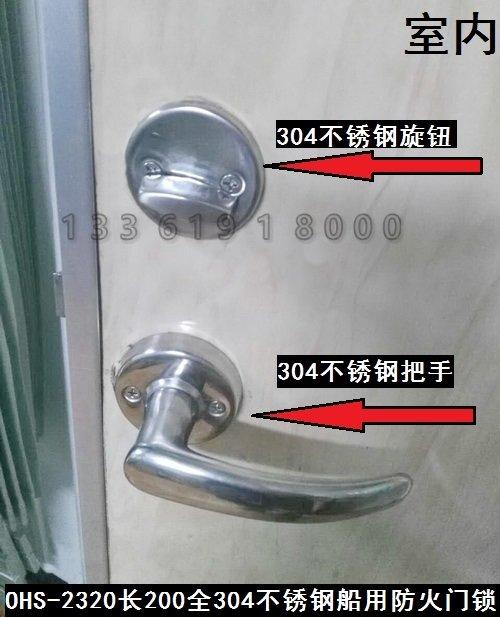

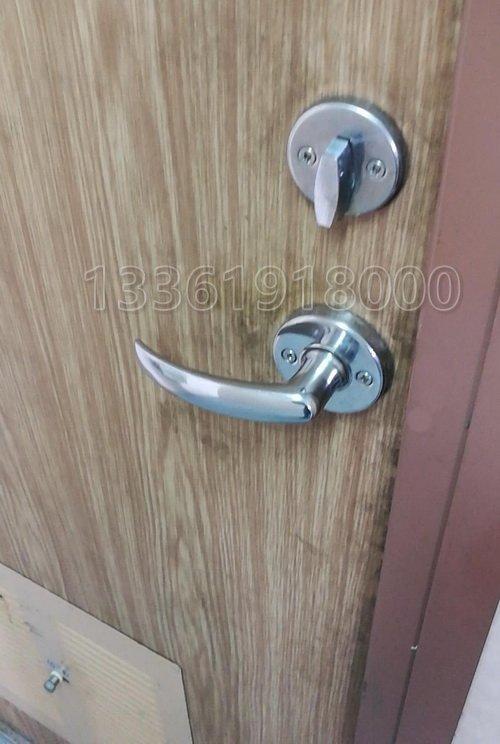

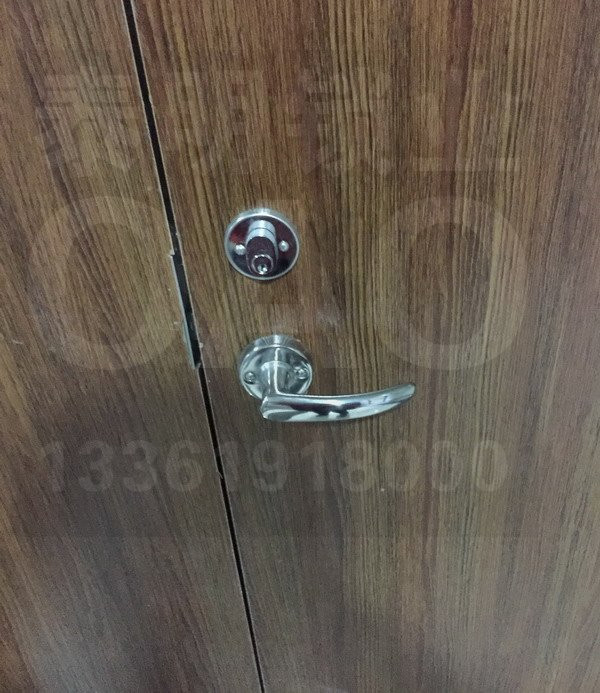

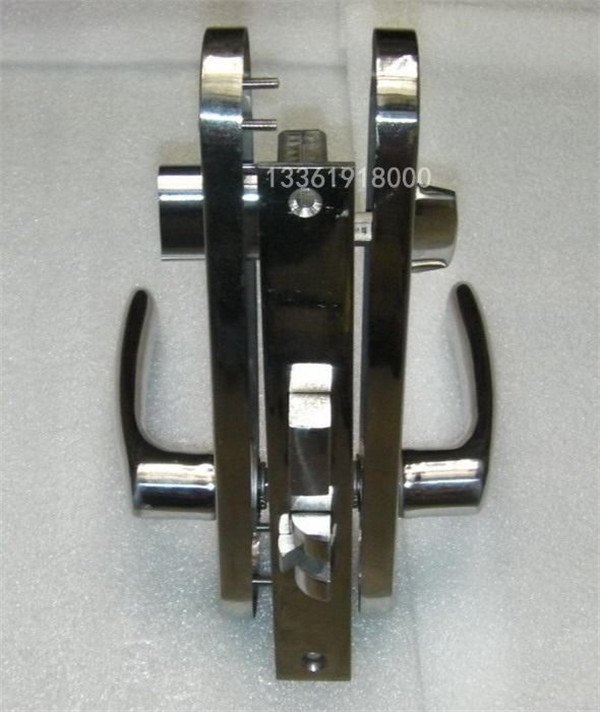

安装后示意图---常规锁

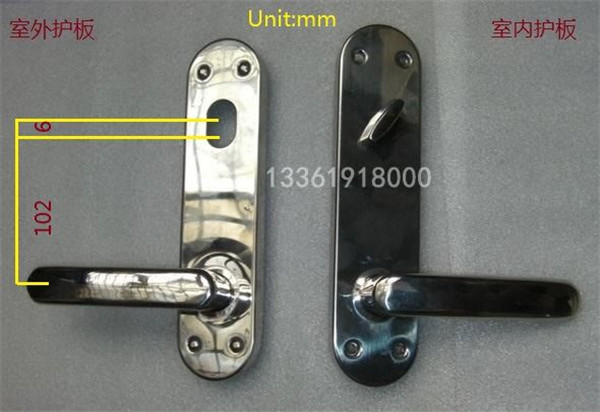

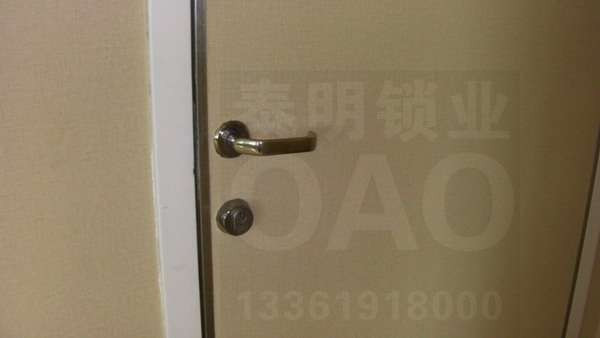

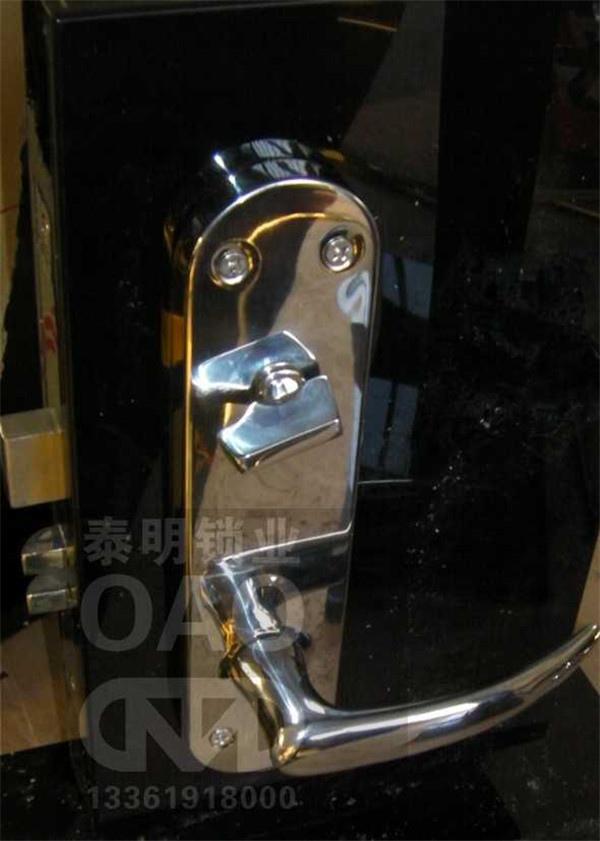

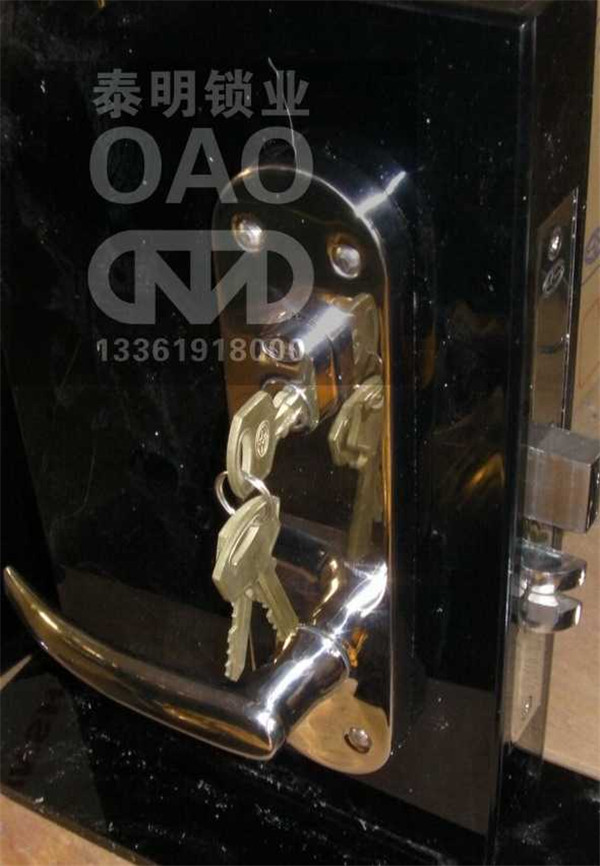

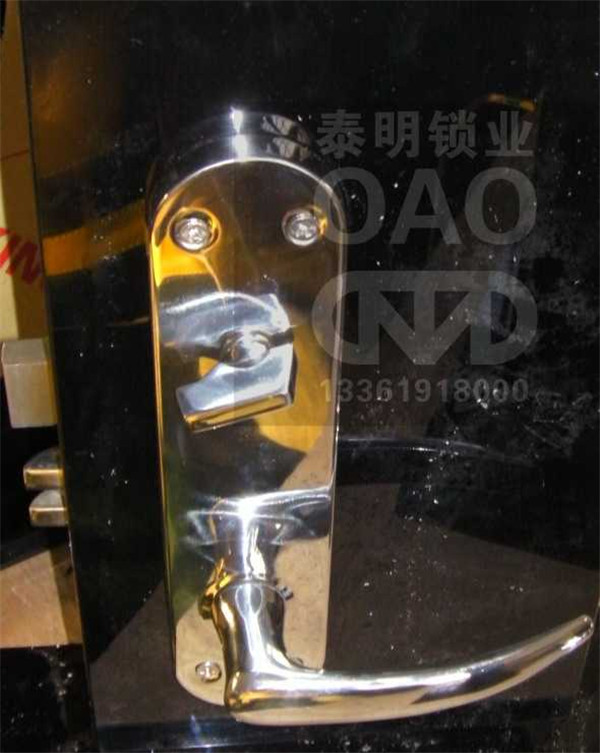

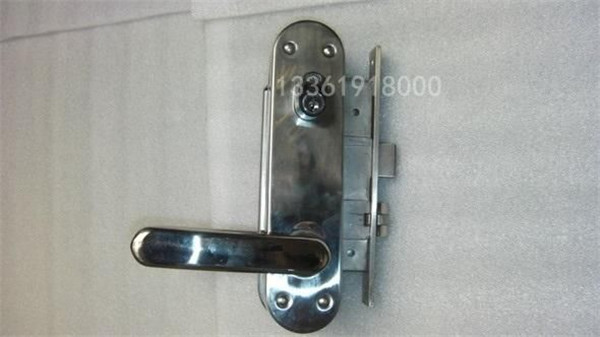

安装后示意图---带装饰护板锁

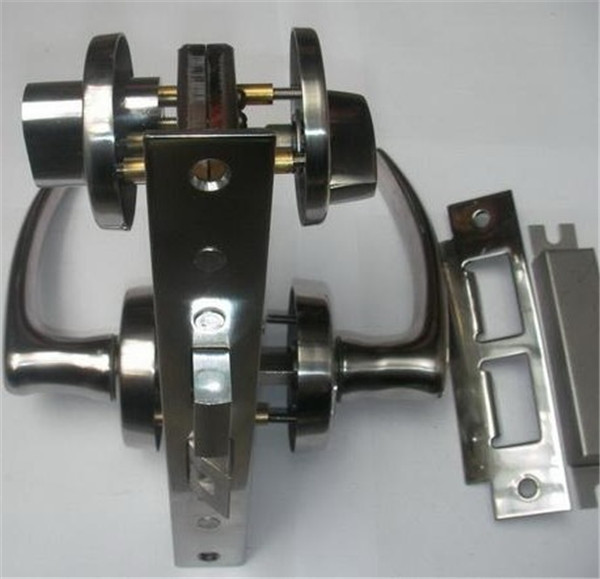

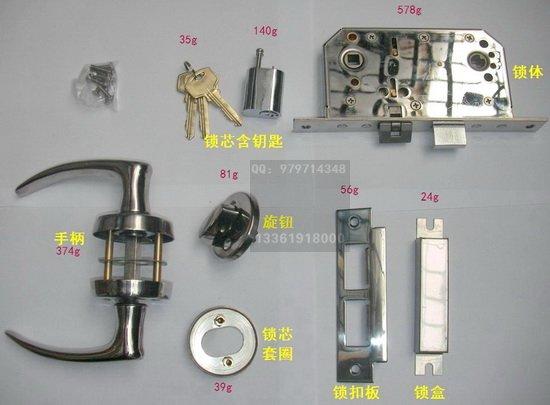

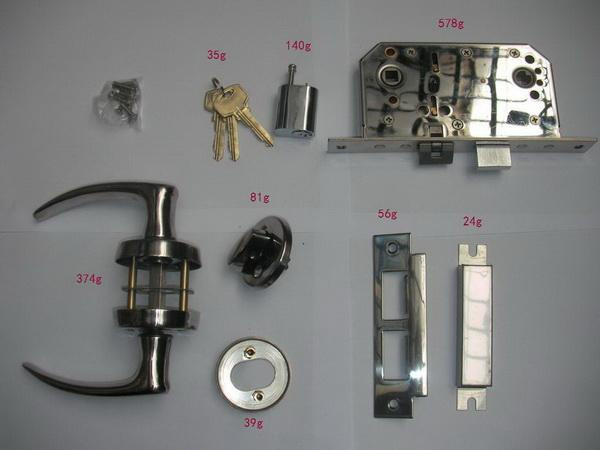

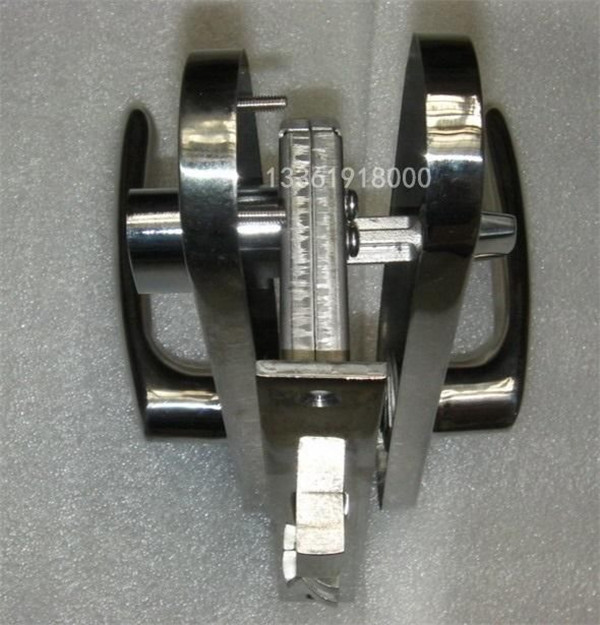

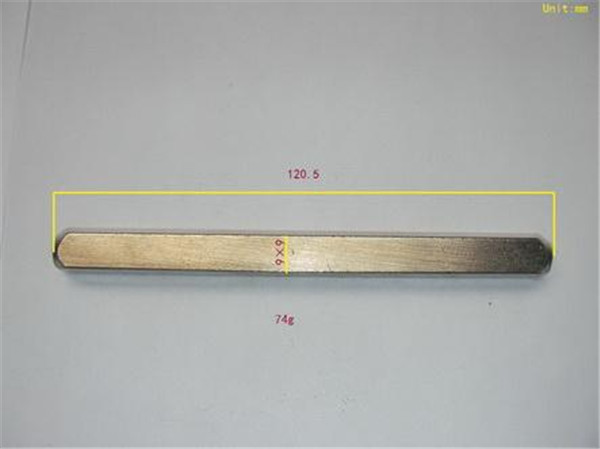

全套锁配件分解

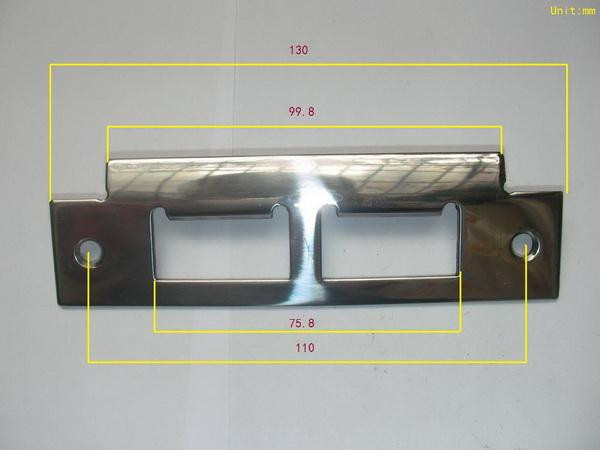

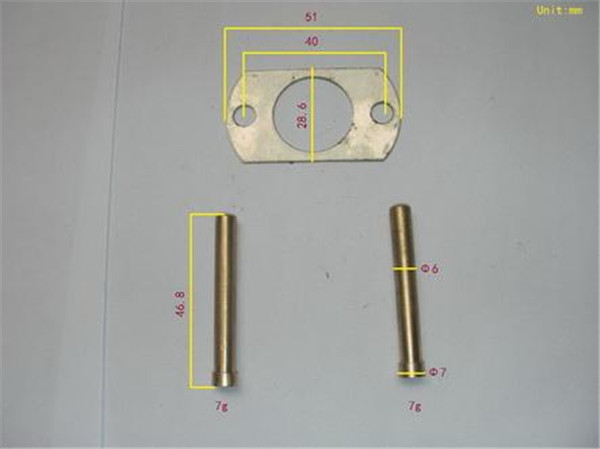

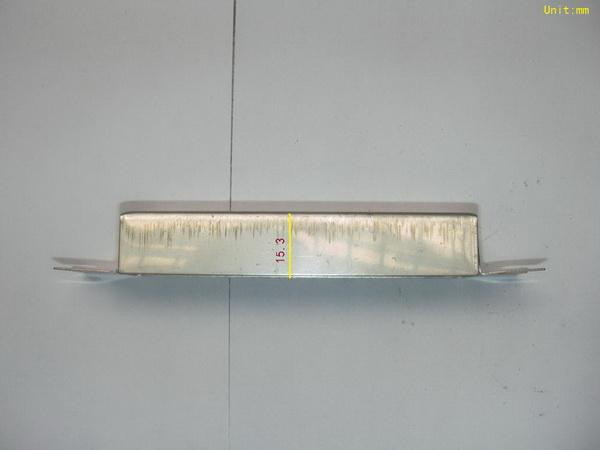

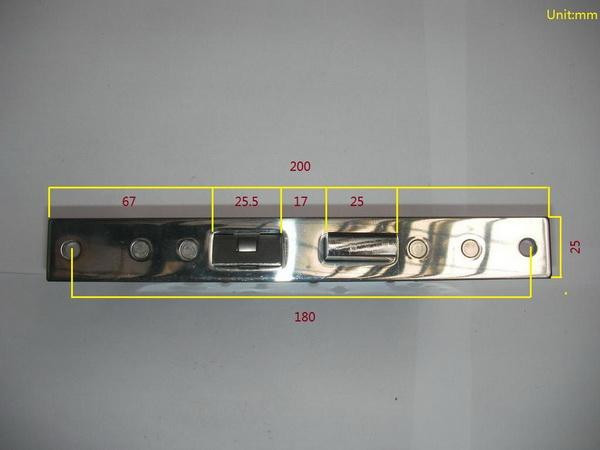

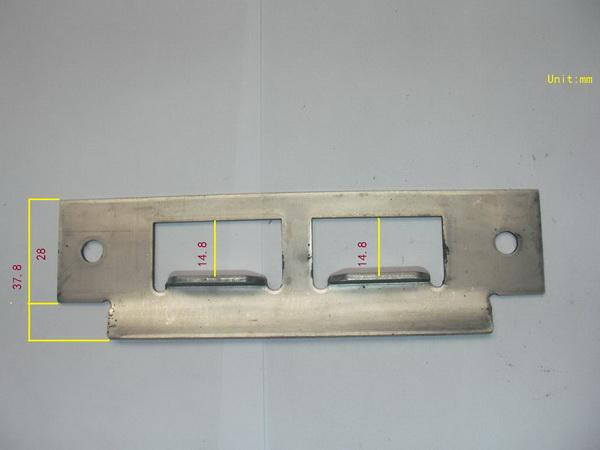

扣板尺寸

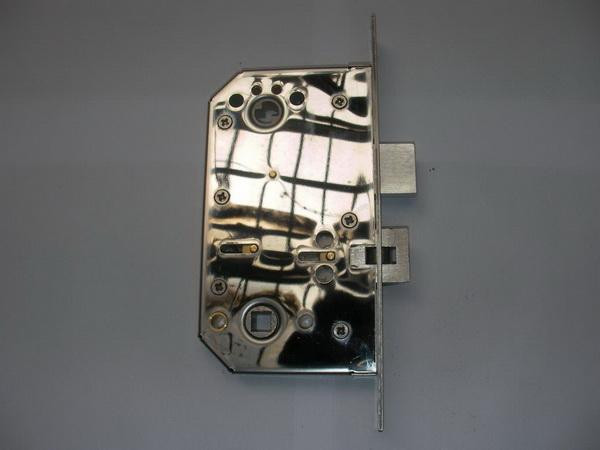

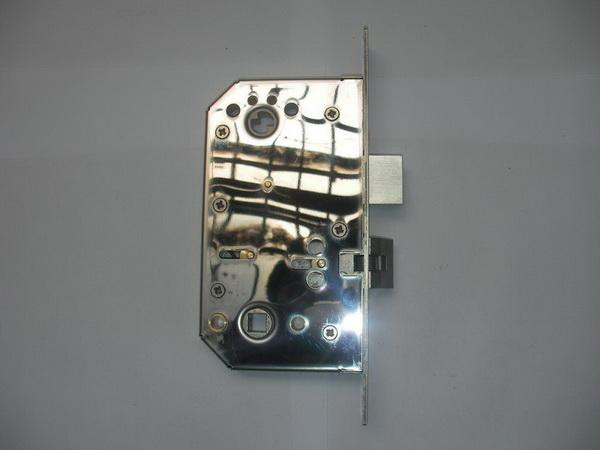

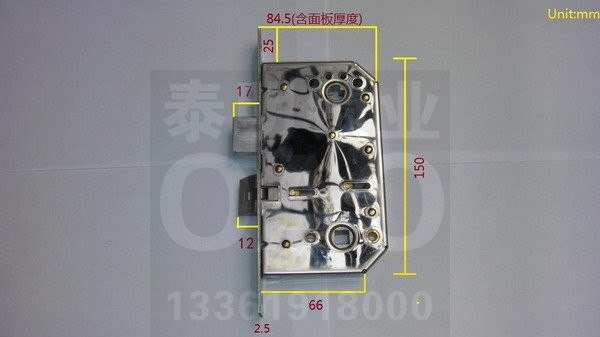

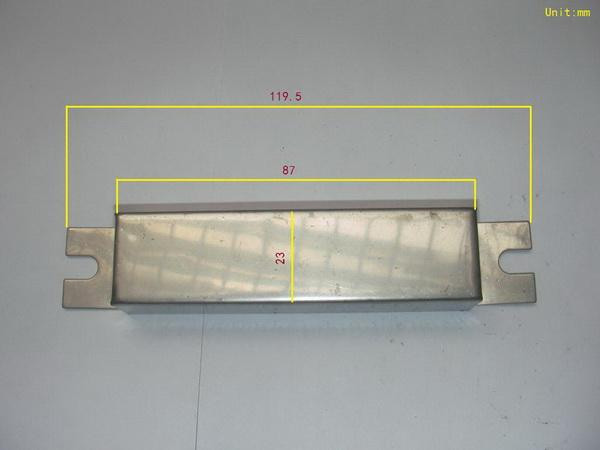

锁体尺寸

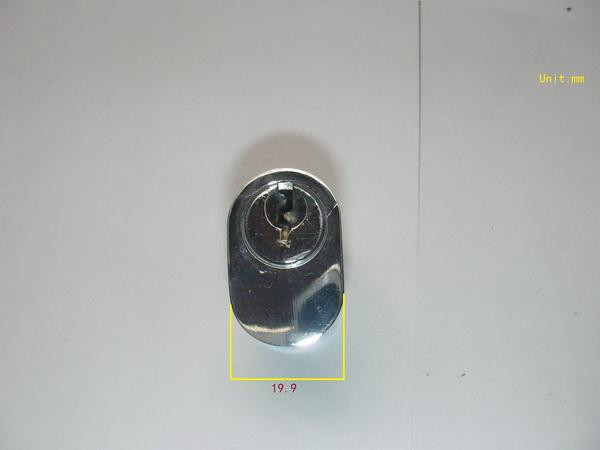

锁芯尺寸

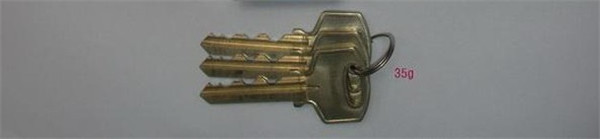

每锁包含3把全铜钥匙

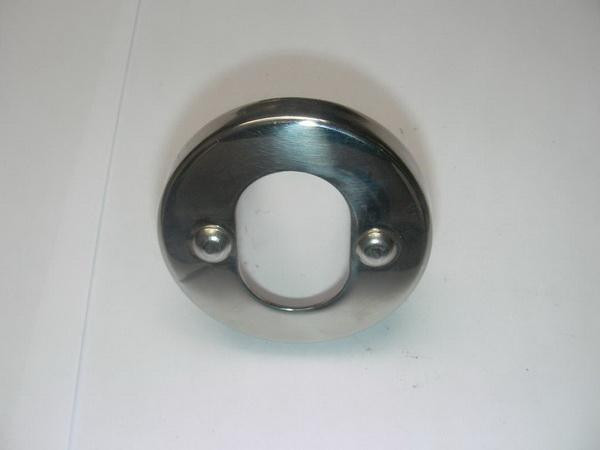

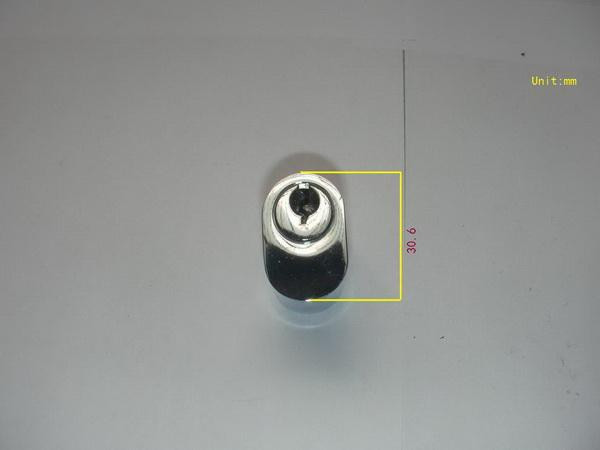

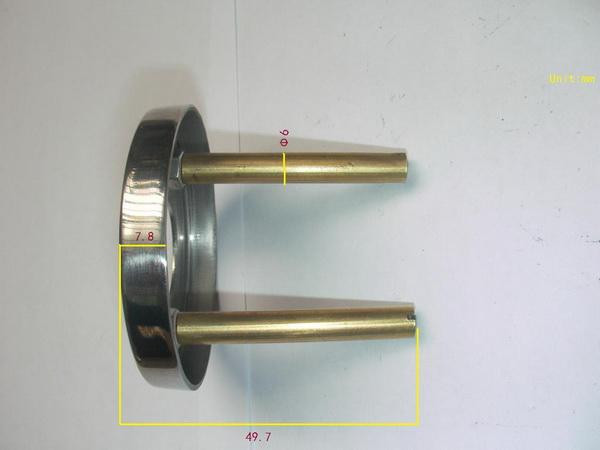

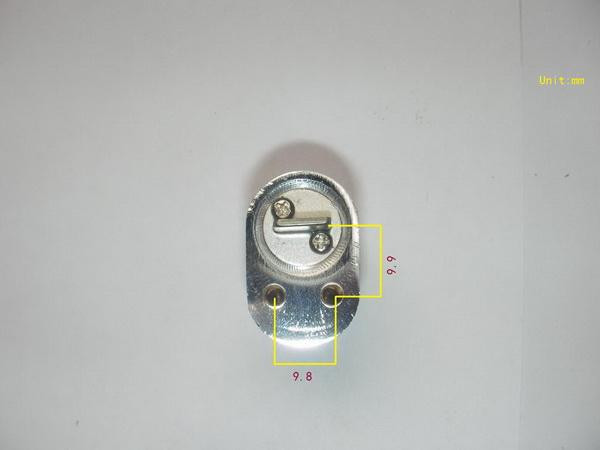

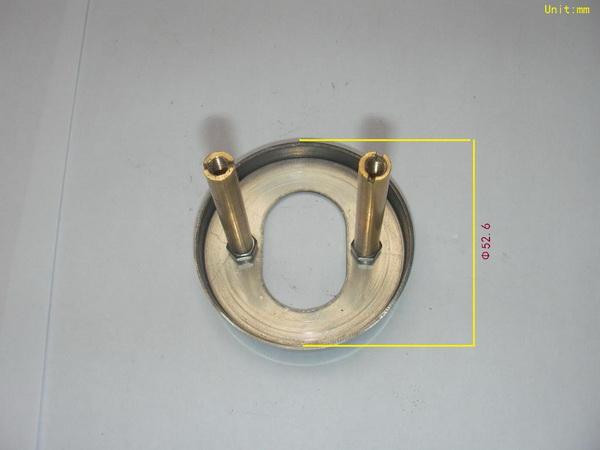

锁芯套尺寸

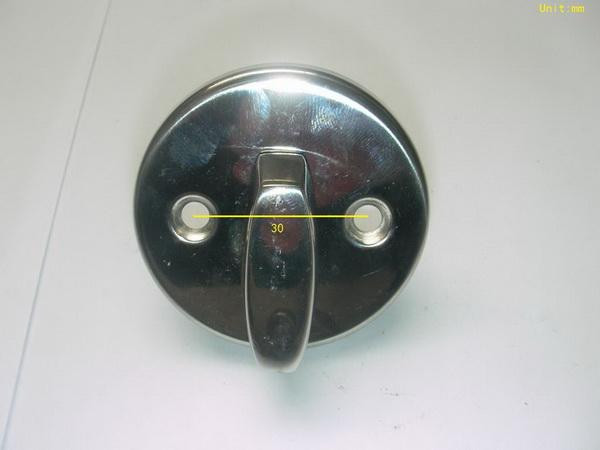

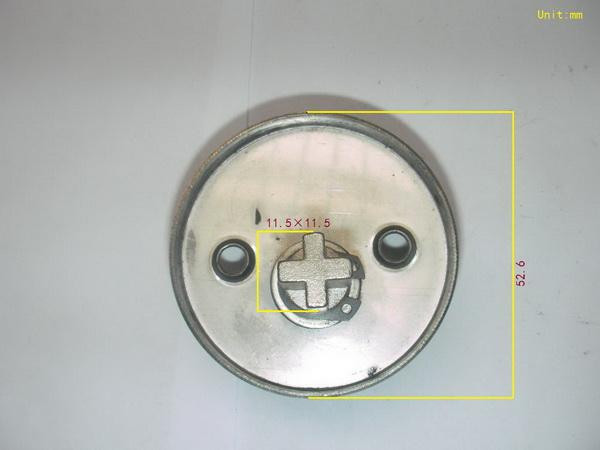

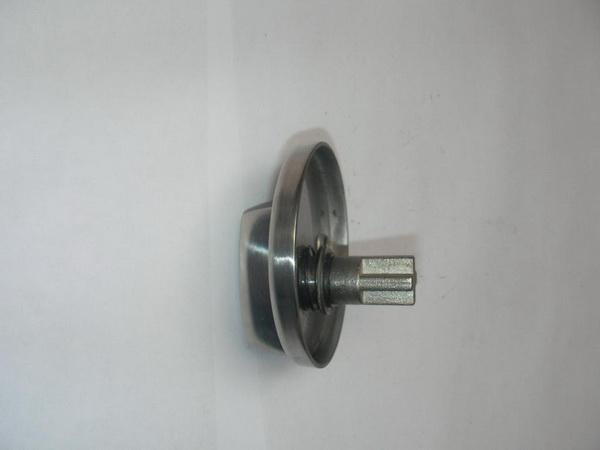

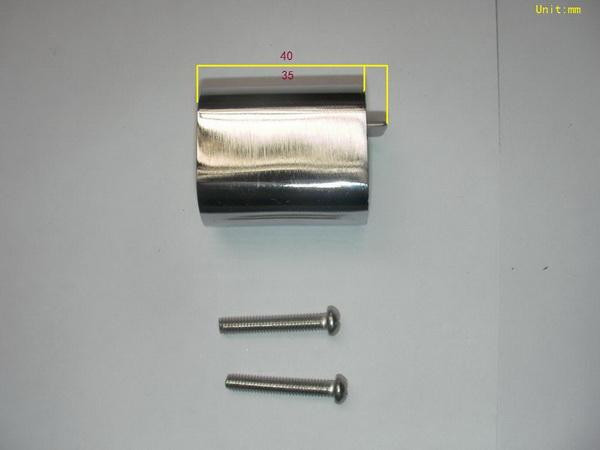

旋钮尺寸

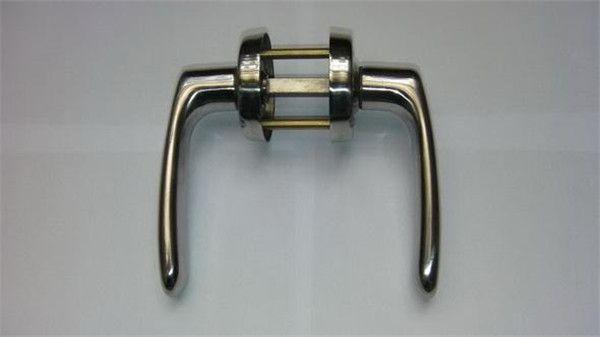

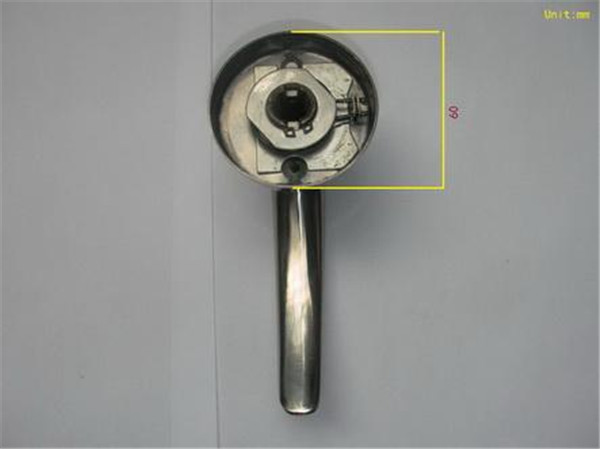

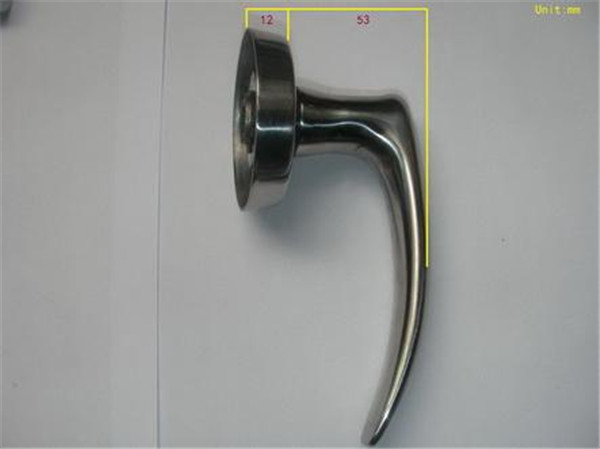

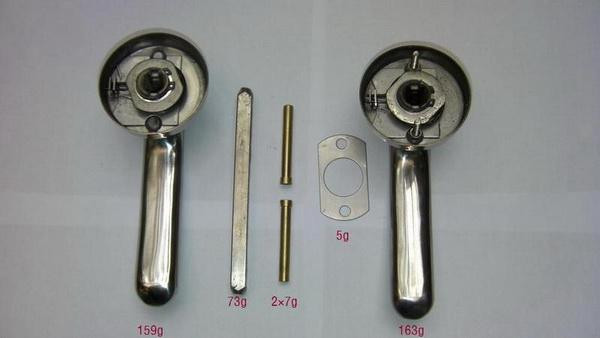

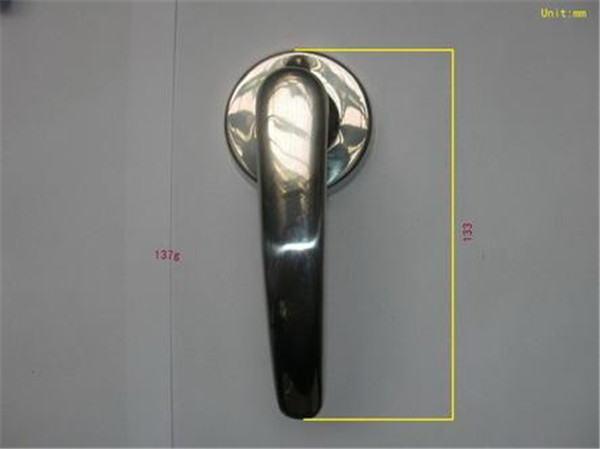

手柄尺寸

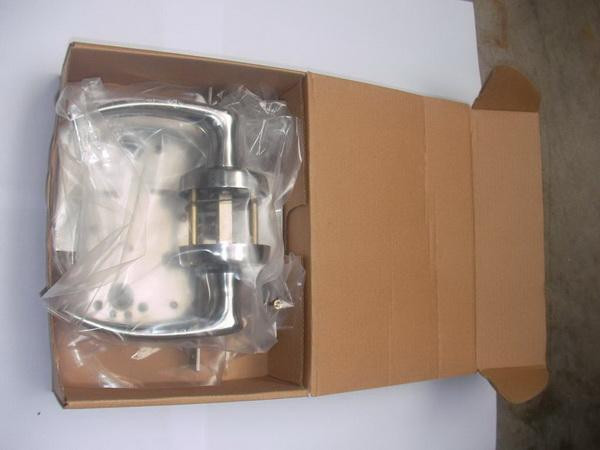

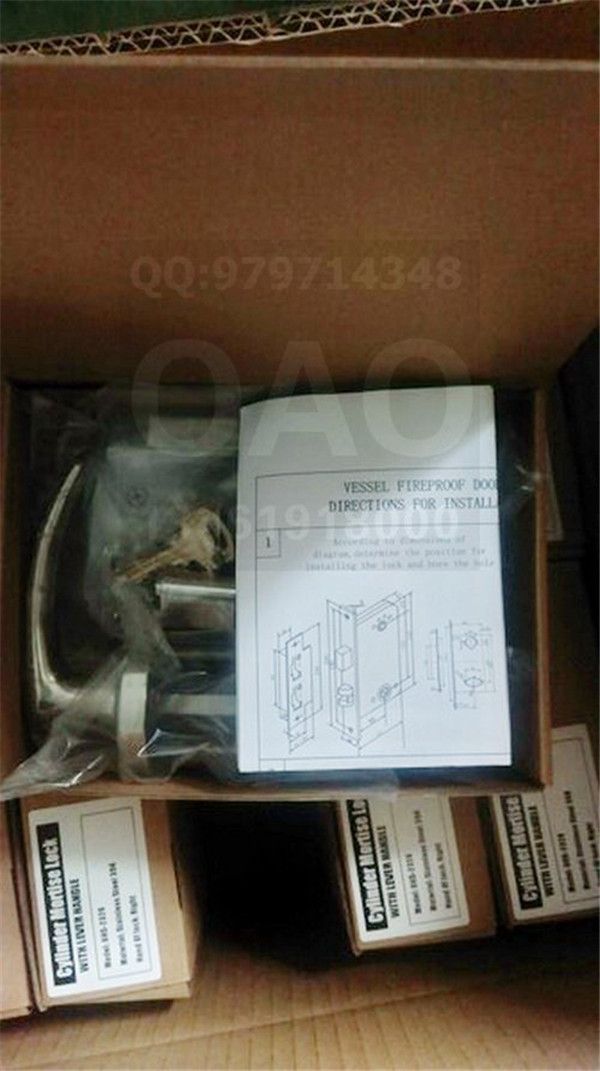

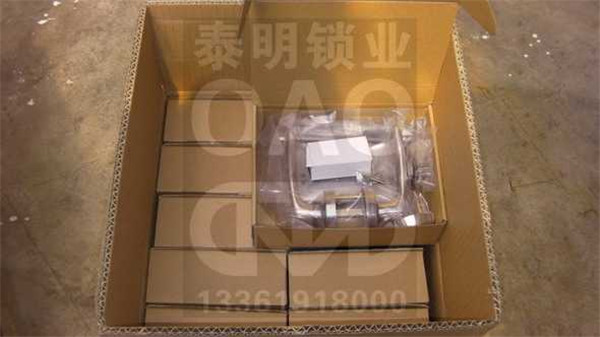

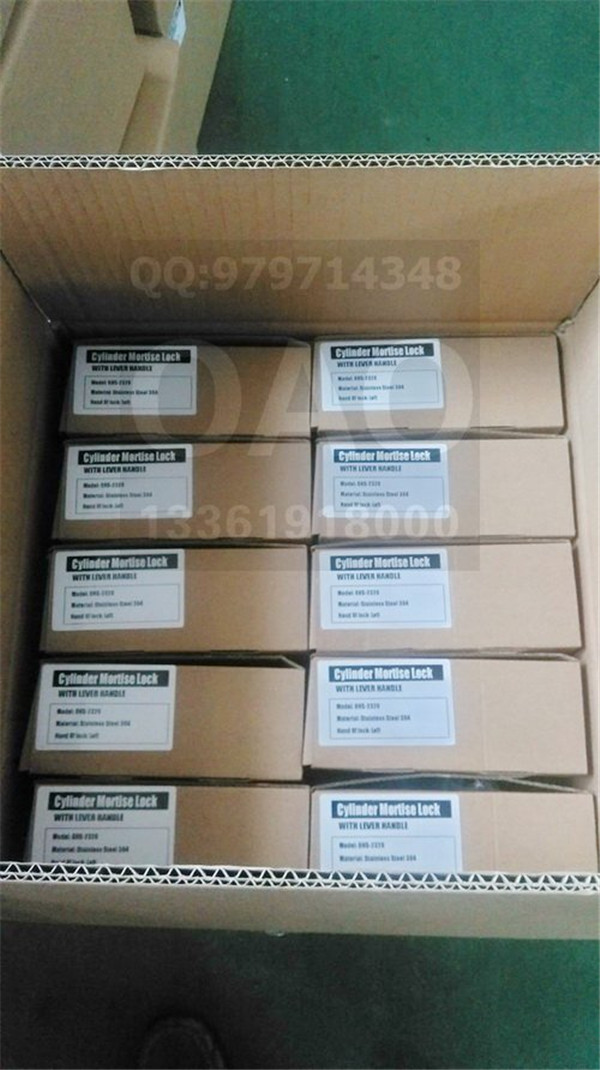

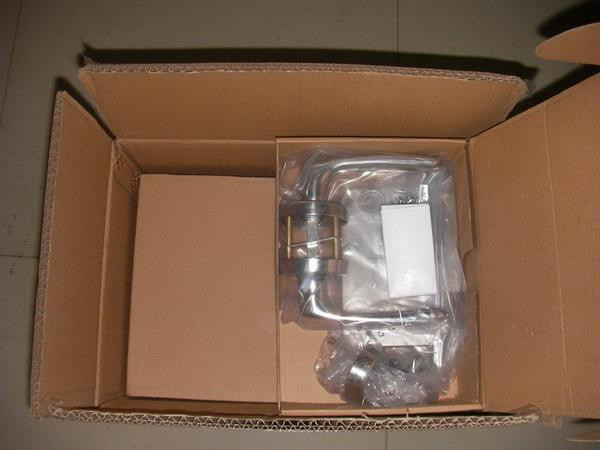

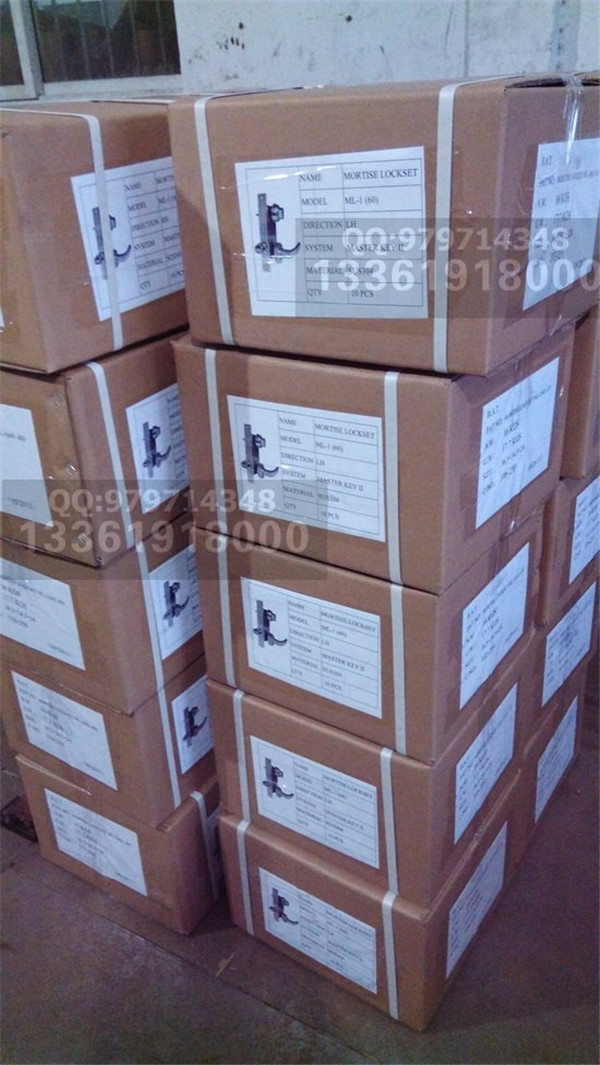

产品包装图

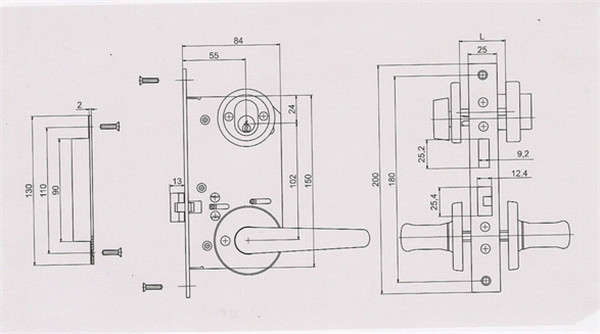

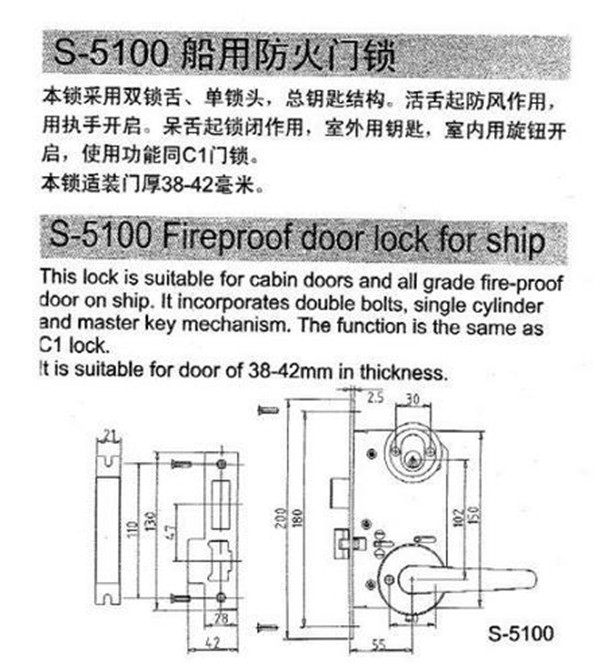

产品图纸
